¿Alguien sabe como se conecta Siemens SIMATIC S7-200?
Como bien dice la pregunta, quiero saber como se conecta tanto la alimentación como las entradas, salidas, y una pregunta fundamental es, ¿a qué tensión funciona este autómata? No se si funciona a 230v o 24vdc 12vdc no lo se, adjunto fotos para que me aclaréis dudas un SALUDO!, ah y explicadme para que sirve este tipo de autómatas, cuantos amperios aguantas sus salidas de relé etc..
2 Respuestas

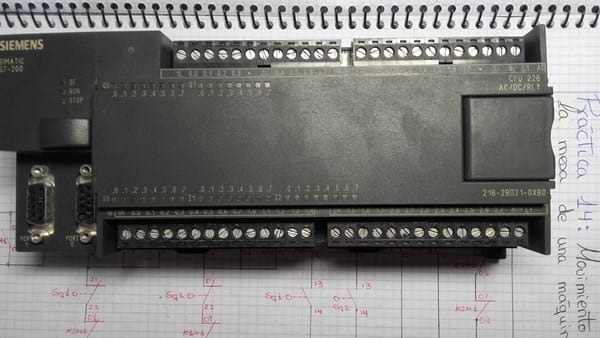

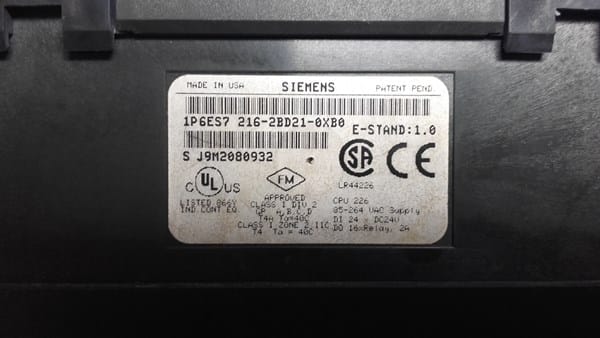

De acuerdo con la foto que envías se trata de un s-7 226 AC-DC-RY o sea tiene salida por relés.
Lo podes alimentar con c.a. solamente entre 85 y 264 volts ( 50 o 60 Hz) conectando los dos últimos terminales de la bornera de arriba a la derecha. Ahí te indica claramente L1 y N. El tercer terminal - desde la derecha- va a tierra. Ya tienes conectada la alimentación. Obviamente la conexión la harás a través de una llave termomagnética de 10 A.
La bornera de entradas, sensores, están en la parte inferior del PLC. Las identificas con la letra I... Estas entradas trabajan en la mayor cantidad de casos con los 24 volts c.c. que genera internamente el dispositivo. Tienes dos grupos independientes1M ( 13 canales ) y 2M ( 11 canales).
Las salidas son a relés ( contacto seco) y las identificas con la letra Q... y pueden trabajar como interruptores con c.c. hasta 30 volts o con c.a. comprendida entre 5 y 250 Volts eficaces. La corriente máxima manejable = 2 A. Aquí tienes 3 grupos independientes con distinta cantidad de canales cada uno.
Los modos de conexión a los sensores y cargas ( actuadores) los tienes muy bien explicados en el documento que te adjunto.
http://it.rs-online.com/webdocs/002d/0900766b8002da3b.pdf
Todos los restantes detalles de configuración de la interface con la PC y descripción de los bloques operativos de programación lo encontrás extensamente desarrollado en el Manual que te indica Robert. Asimismo te informaría que el manejo de estos dispositivos de control- aunque sea básicamente - siempre requiere una capacitación especial. Fundamentalmente hay que saber como programarlos en base al esquema de conexiones o automatismo que tenemos o que queremos realizar.
Cualquier aclaración no dudes en consultarnos. En lo que podemos te ayudaremos.
Por programarlo no hay problema, yo siempre he trabajado con Omron CPM1A y todos esos modelos, pero siemens nunca lo he tocado gracias por vuestro aporte un saludo!
Y no dejes de calificar las respuestas útiles. Es nuestro único estimulo para desarrollar esta desinteresada tarea.
https://w5.siemens.com/spain/web/es/industry/automatizacion/simatic/Documents/S7200ManualSistema.pdf
Empieza por la página 8 (alimentación).
Estaba esperando en esta a Albert, que es experto en Simatic! - Boris Berkov
JAJAJA... no Boris... simplemente manejo algunos modelos y puedo resolver los automatismos más comunes... es todo... igualmente lleva bastante tiempo interiorizarse de estos " bichos". Sdos. - albert buscapolos Ing°
