Tv loewe pierde el sonido a los 10 minutos

Revisa los condensadores que actúan de filtro para los voltajes de 5 y 12V seguramente ahí esta el problema. Si haces una foto de la fuente te los puedo marcar.

<a href="http://es.tinypic.com?ref=205cpd4" target="_blank"><img src="http://i65.tinypic.com/205cpd4.jpg" border="0" alt="Image and video hosting by TinyPic"></a>

[IMG]http://i65.tinypic.com/205cpd4.jpg[/IMG]

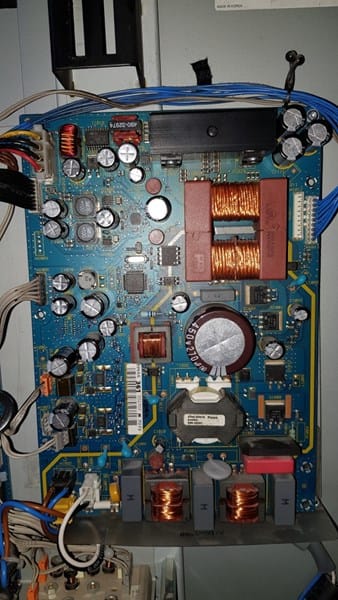

Hola , gracias por responder , intenté subir la foto , no se si se verá en alguno de los enlaces , lo relacionado con el audio es abajo a la izquierda donde está el conector gris y naranja iguales , un saludo

Lo he visto, pero desde arriba no se ve ningún condensador hinchado, ¿tu viéndolo no ves ninguno que tenga abombada la parte de arriba no?

¿Tienes un multímetro que mida la capacidad o aparato que mida ESR para revisarlos?

Si no lo que puedes hacer es ponerlo en marcha, dejas que pasen 10 min que se vaya el sonido y con un laser que mida temperatura, (es lo ideal para no tocar la placa) o con el dedo y solo tocando encima de los capacitores ( con el TV apagado por supuesto) ir mirando si alguno se calienta.

¿De la placa de alimentación el audio hacia donde va?

Ah, puedes hacer otra prueba, conectas un multímetro al voltaje que salen de los cables del audio y cuando se caliente y se apague el sonido miras a ver si disminuye el voltaje.

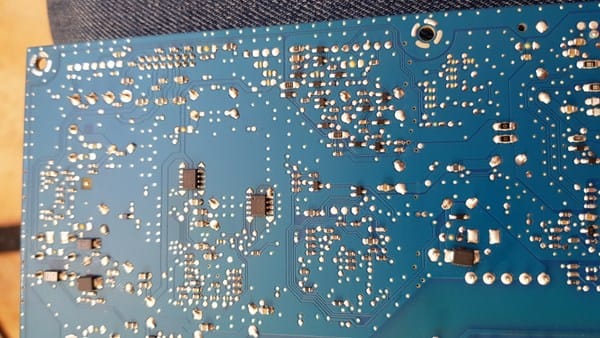

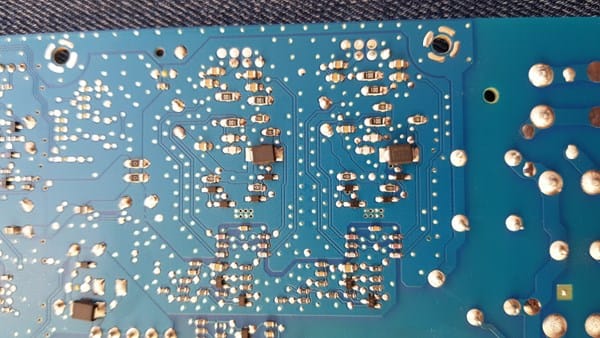

Buenos días, no veo ningún condensador hinchado, tengo un multimetro con el que he podido ver que mientras hay sonido por la salida de los altavoces de entre 1.2 y 2.5 ohmios, cuando se acaba el sonido ya no da ningún valor, el multimetro tiene termómetro y por lo que vi los condensadores de la parte de arriba a la izquierda llegan a unos 40 grados cuando se va el sonido, los demás no pasan de 30 , no se donde se conecta la placa de sonido, subo una foto de la parte trasera.

No se si esos condensadores están más calientes por la zona donde están o por que no están bien

¿Entiendo qué son 1,2 Voltios a 2,5 Voltios y cuando se va el sonido ya no da voltaje no?

Si es esto, tiene toda la pinta de ser la fuente, yo empezaria por revisar esos dos condensadores que se calientan.

Puedes hacer una prueba. Cuando se vaya el sonido enfría con un secador de pelo esos dos condensadores, si puedes usar aire frío mucho mejor (por ejemplo pon un enfriador del congelador a la entrada de aire del secador y a la salida de aire, puedes usar un rollo de papel de WC, le das forma de cono para que dispare menos aire, pero mas frío y en la zona donde tu quieres.

Si lo haces bien y la culpa es de esos dos condensadores recuperaras el sonido. Si pasa esto, has de cambiarlos. Ha aumentando su ESR y debido al aumento de su resistencia interna se calientan y pierden capacidad, con lo que dejan de hacer su función.

De todas formas si me pasa a mi, con un soldador a mano y esos dos condensadores los cambiaba y me dejaba de este tipo de pruebas. Aunque haciendolas aseguras que sean los culpables.

Por cierto, ¿cuál son los presuntos culpables?

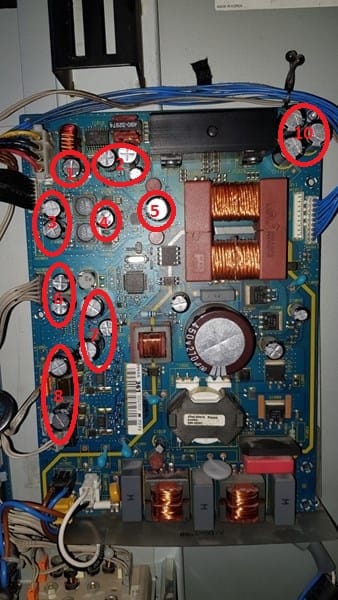

Dime que numero es los condensadores que se calientan.

Que alegría me acabo de llevar, son los marcados con  el número 2, cuando suben a 35 grados se va el sonido, le meto aire frío y cuando bajan a 25 vuelve a sonar, enfrió la zona en general donde están esos condensadores por la boquilla del secador , mañana los compro nuevos y me encargo de ellos , no se si da la casualidad que sea algún otro componente cercano pero probaré primero los condensadores, muchas gracias

He cambiado los condensadores del círculo 2 por otros iguales de otra fuente que tenía aquí pero sigue igual se va el sonido a los 10 min, compro todos los de esa zona bus s y pruebo ? Ahora he notado que donde está el.disipador negro entre el grupo 2 y 10 está caliente también

* esa zona nuevos

Entre el condensador 1 y el grupo de 2 parece que hay un triac, aunque imagino que no sera un triac, sera un 78XX o un 79XX un regulador de voltaje, posiblemente un 7805 o un 7905 (para regular el voltaje a 5V) Se ve en la foto en mal estado(como si hubiera un crater en la parte de arriba), pero se ve tan borroso que no te sabria decir. ¿Puedes confirmar que realmente se vea fisicamente bien? Confirma que no sea ese el que tiene el problema por que quizas has enfriado ese junto con los condensadores.

Haz otra prueba, el disipador negro grande, tiene dos triodos (componentes de 3 patas) seguramente son dos diodos dobles en un solo componente. Confirma que el que esta mas cerca de 2 alimenta al grupo de condensadores 2 y el que esta cerca de 10 alimenta al grupo de 10 (sigue las pistas que salen de los diodos y seguramente irán a los condensadores)

Seguramente el doble diodo cercano a 2 también se calienta mucho. Confirma que sea un doble diodo con la pata central común a los dos diodos. Y ponlo en marcha hasta que se pare el sonido.

Cuando se pare el sonido, desenchufas y testeas otra vez el doble diodo, a ver si esta bien (en caliente)

Si esta bien el que supongo que es un 7805 o 7905 y el doble diodo del disipador negro, entonces la cosa pinta mal, por que podria ser que el procesador del sonido de la otra placa este en mal estado y se caliente en exceso quedando cortocircuitado y generando tanto consumo que se va el sonido.

Pero de momento no nos vamos a poner en lo peor. Probemos esto a ver.

Hola , gracias por vuestra ayuda  , yo soy un particular que tengo un multimetro y arregle alguna tv al ver condensadores hinchados, pero esto que no se ve a simple vista ya se escapa de mis conocimientos. Siempre busco la información  online para intentar ver como se comprueban los componentes que me indicas , el componente entre 1 y 2 está bien , se ve mal pero es en la foto , el disipador negro tiene dos componentes de 3 patas en un lateral y debajo otros dos pero de dos patas , los he medido y me dan los mismos valores antes y después de irse el sonido, tengo otra fuente igual para piezas com un corto en la entrada de corriente y he conseguido el esquema , lo tenía con los papeles de la tv

He desarmado el disipador y no parece que cojan gran temperatura lo que va pegado , el caso que ahora he notado que unos componentes que pone 100 encima están bastante calientes, entre el grupo 3 y 4

Yo soy otro particular que ha arreglado algunas TV pero si me sacas de inverters, diodos y condensadores y me metes en micro-electrónica ya me has matado.

¿El componente entre 1 y 2 que numeración tiene? ¿Se puede ver?

Lo que esta entre 3 y 4 son bobinas y es normal que se calienten.

Lo de que tienes otra fuente y esta en corto. ¿Qué tiene algún diodo jodido de salida del algún transfo?

Por que si es igual quizás podías areglarla y cambiarla por esta a ver si funciona.

¿

¿Quizás tiene un varistor y debido a una sobretensión tiene el varistor en corto?

¿O quizás sea el puente de diodos también en corto?

¿Lo has mirado?

He .probado los varistores y están bien , el puente también, la numeración del chip es ccomg647 , he comprobado unos transistores con numeración ccoju v3 mar645 que están cerca del puente en la pata derecha todos dan valor 460 y en la izquierda 900 pero el que está más cerca del puente la pata izquierda no me da ningún valor , la fuente que está averiada tiene la marca de una llamarada en puente de diodos y toda esa zona esta quemada, además algún integrado chamuscado en la trasera

Seguramente ese integrado en la trasera es el problema, pero vete a saber.

¿Los cables que salen del audio en la zona 8 que van directamente a los altavoces? ¿Entiendo qué pasan primero por la mainboard no? Lo digo por si ves algún procesador o integrado que se caliente en exceso antes de caer el sonido. (En la parte de la main)

Van directos a los altavoces

A ver si van a ser estos, mira cuantos ohmios tienen los altavoces (suele ponerlo en la carcasa) y con el multímetro mide cuanto da realmente. Quizás con unos altavoces de más resistencia (menos potencia) no se pare.

No por que está fuente en  otra tv similar hace lo mismo , otra loewe pero con diferente sistema de altavoces laterales y está lo tiene abajo tipo barra de sonido
