Como puedo resolver este ejercicio en AutoCAD

En esta actividad aplicarás en el campo de la industria los diferentes conceptos abordados en este apartado del segundo tema. El trabajo consiste en utilizar las aplicaciones tecnológicas específicamente el AutoCAD para identificar planos, a través de cortes y vistas, así como la constante práctica de los diversos comandos de la aplicación.

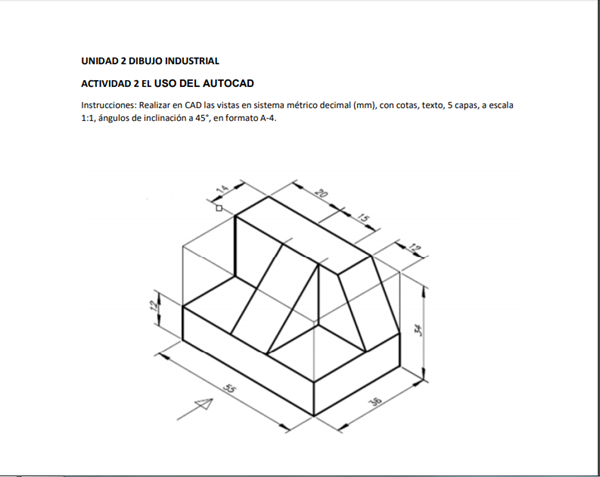

1. Realiza: el trazo de un dibujo industrial que el docente que se adjunta a continuación, así mismo, deberás utilizar el AutoCAD en 2D y todas las herramientas que se te proporcionaron en los temas de la unidad en curso.

2. Debes mantener apagadas en todo momento del trazo, las capas que por default AutoCAD proporciona

3. Usa y crea al menos 3 capas con color, nombre, calidad (grosor) y tipo de línea diferentes en cada una de ellas.

4. Indica por medio del comando de acotación al menos 3 dimensiones distintas del dibujo trazado.

5.Indica el nombre del objeto debajo del trazo del mismo por medio del comando para la redacción de textos.
