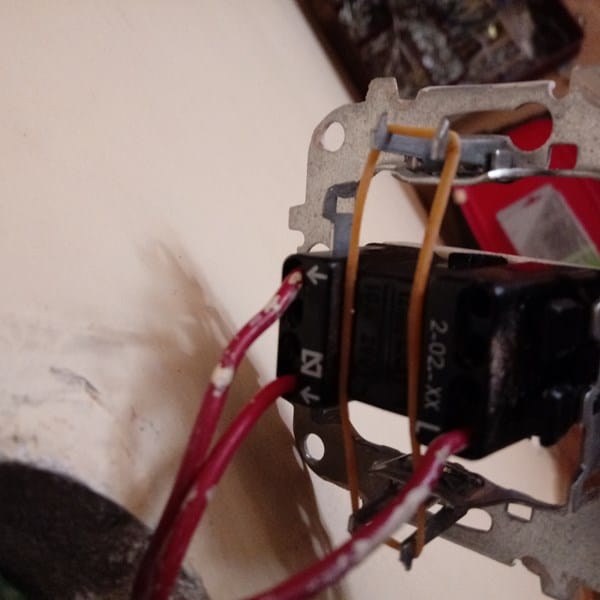

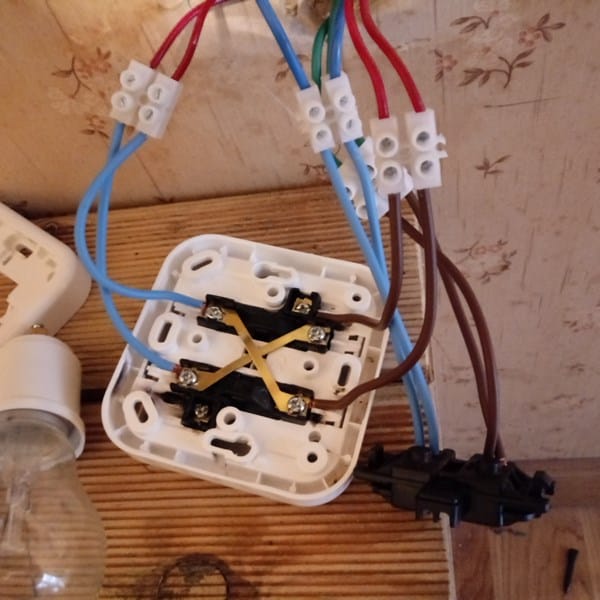

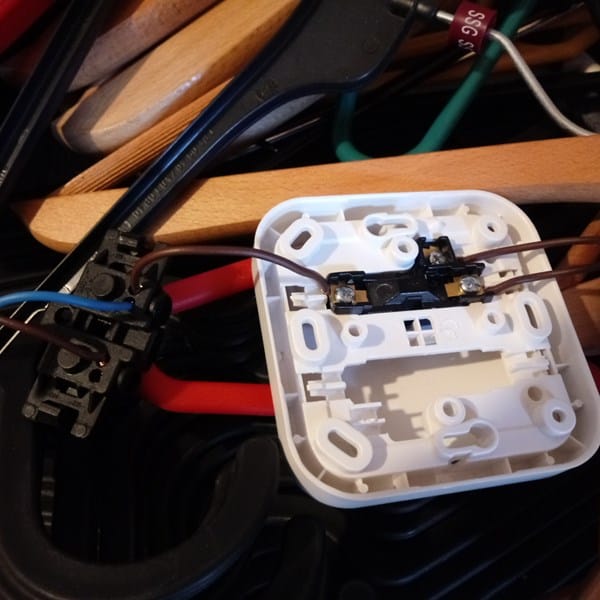

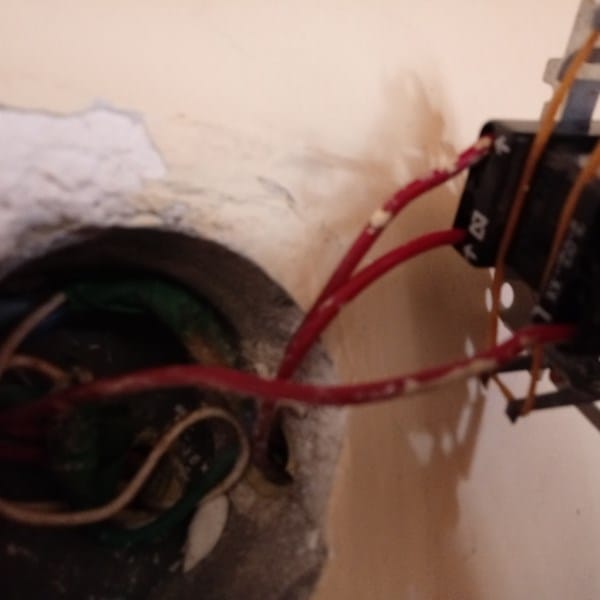

1) Tienes bastante cacao de colores en esos mecanismos. Primero, nunca se usa el azul en los contactos de los conmutadores. Segundo, en la foto 1 aparece el conmutador de cruce conectado a 4 cables rojos (esto en principio podríamos decir que está bien, aunque dicho color no sería reglamentario actualmente). De esos 4 cables rojos 2 han de ir a un conmutador simple y los otros 2 al otro conmutador simple. Lo raro es que en el conmutador simple de la foto 2 los dos cables que llegan por la derecha son marrones y no rojos, por lo que en algún lugar de su trazado han sido cambiados de color. Los otros dos cables rojos, como no has subido la foto del tercer conmutador, no sabemos como llegan al mismo.
2) Te faltaría la foto del tercer conmutador (igual está oculto detrás de algún sitio y está haciendo un mal contacto).
3) Te faltaría indicarnos si has andado a configurar tú los conmutadores o si esto te ha ocurrido de repente.
4) En la foto 2 quiero suponer que el mecanismo de la izquierda es un enchufe de 10A y, si se han respetado los colores correctamente (cosa que empiezo a dudar), el cable azul en ese enchufe sería el neutro y por lo tanto, el cable pequeño que se conecta desde dicho enchufe al conmutador tendría que ir al borne del cable marrón, no en el borne del cable azul. Habría que comprobar con un buscapolos si el cable marrón que llega al enchufe es la fase, porque si así fuera tendrías que conectarlo tal y como te he indicado anteriormente.
Por cierto. Años más tarde el problema se ha resuelto. Ya funcionan los tres interruptores de forma independiente. El problema fue que en el tercer interruptor había un cable suelto. Gracias. - bwprius
