Caldera Roca RS 20/20 código en parte trasera
He cambiado la placa y en la parte trasera, junto a las clavijas de corriente lleva una especie de clavija con varios pines con tres posiciones cada uno de ellos y numerados del 1 al 5 creo recordar, la vieja la he tirado y no he tomado nota de la posición de cada uno de ellos, ¿es importante para el funcionamiento? ¿Sabéis la posición correcta o como conocerla?
1 Respuesta
1* a corriente fase
2* toma de tierra
3* a corriente
4 y 6 puente o termostato de ambiente
El 5* nada

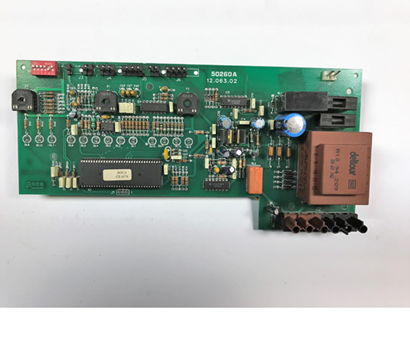

Esto me suena más a los cables de entrada de corriente, yo me refiero a una clavija que muy parecida códigos de los mandos de garaje, la roja en la izquierda superior de la imagen
Tal como está con en el pim penúltimo hacia abajo
Esta imagen me la he bajado de internet, el penúltimo por la izquierda quieres decir y el resto arriba entiendo, recuerdo que en la mía original no estaba exactamente así pero si tienes claro que es como debe de estar lo modifico esta misma tarde. Muchas gracias
Ahora estoy en la calle ;luego te explicó lo de la pim y la función que tienen
Bueno me refiero a los micros no los pim, que te dicho por error ;a los micros; luego te digo
Genial! Muchísimas gracias!
Solo decirte que los 6 microrruptores, salen configurados de fábrica, así tal como la foto que has enviado, todos hacia arriba que están en ON, menos el 5 que va hacia abajo, que debe de estar en OFF,, por ajuste de histéresis, modo de arrancada
