Como conectar caldera termostatos electroválvulas

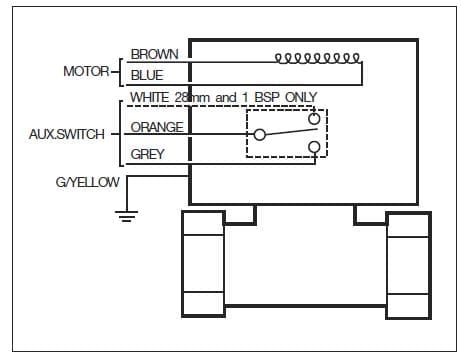

Tengo una caldera beretta ciao nueva al lado de dos electroválvulas (230V) cada una para una planta y en cada planta un termostato. De las electroválvulas salen seis cables naranja(común) gris (NO) blanco (NC) azul y marrón (MOTOR electroválvula) y el cable de tierra. De los termostatos (que están sin poner todavía) llegarn 3 cables a la caldera (creo que dos son suficientes).
¿Alguien sabe en que bornes de la caldera tengo que conectar los hilos de los termostatos de la planta uno y planta dos y los hilos de las electroválvulas?
En los termostatos se conectan dos hilos que al cerrarse el contacto Normalmente Abierto del termostato llevaran la señal a la caldera. ¿Pero estos dos hilos donde los conecto en la caldera?
¿Y todos los hilos de las electrovalbulas? Supongo que solo hay que conectar el de tierra y los dos del motor el azul y el marrón. El azul al neutro y el marrón habrá que conectarlo con el que viene de la caldera que supongo que traerá (la vuelta) los 230v de fase.
1 respuesta
De cada termostato tienes que gobernar su electroválvula y de esta la caldera.
Si puedes, envía unas fotos del esquema (o modelo) de las electroválvulas y de los termostatos, para darte el esquema de conexión.
Hola Rober, gracias por tu rápida respuesta. El termostato todavía no lo he comprado pero podría ser el honeywell DT90A (cualquiera sencillo de usar), te envío las fotos.
https://imgur.com/N0pzKhl
https://imgur.com/HkniUKL
https://imgur.com/ozNPYnr
https://imgur.com/DvPAIJM
https://imgur.com/nXGOQRb
https://imgur.com/CWgo74J
https://imgur.com/pv55cdT
El termostato que pongas activará su electroválvula, y del contacto auxiliar de la electroválvula tienes que usar los contactos normalmente abiertos (naranja y gris) y llevarlos a los de la caldera.
Tienes que llevar de las dos electroválvulas.
Creo que lo entiendo pero tengo una duda. Te explico:
De la fase de un registro llevo un cable al contacto del termostato, de la salida de ese contacto del termostato llevo la fase al marrón de la electroválvula y del neutro del registro al neutro de la electroválvula.
Luego del contacto auxiliar normalmente abierto (que se cerrará al ponerse en marcha el motor de la electroválvula) de la electroválvula 2 cables a la caldera, ¿pero en la caldera los conector en los dos bornes que pone CN5? ¿Y el contacto CN5 cuando se cierra?
¿Esto es lo que no entiendo el contacto del calentador cuando se cierra? ¿El contacto del termostato se cierra cuando baja a una temperatura pero el contacto de la caldera?
https://imgur.com/0LYSzim
He hecho un esquema de lo que entiendo que hay que hacer, aunque no entiendo cómo se entera la caldera que se tiene que poner en marcha
Cuando el termostato, baja de la temperatura prefijada se activa, activando la electroválvula (lo de la fase que dices, es correcto). La electroválvula al activarse, hace conexión en el contacto auxiliar, que activara los contactos de la caldera y esta comenzara a funcionar, hasta el el termostato se desactive.
El esquema es correcto. A los contactos de la caldera lleva los dos cables de cada electroválvula.
Muy bien, muchas gracias por todo, esta semana lo pongo en marcha.
Un saludo
Ya contarás que tal te va.
