Conectar/Adaptar switch de encendido caladora black and decker antigua

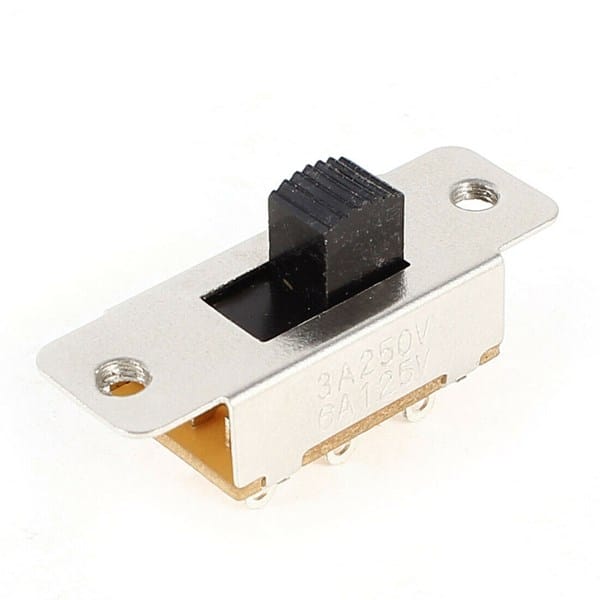

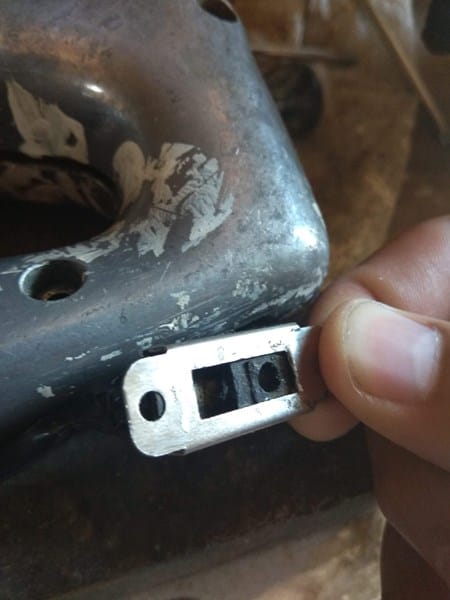

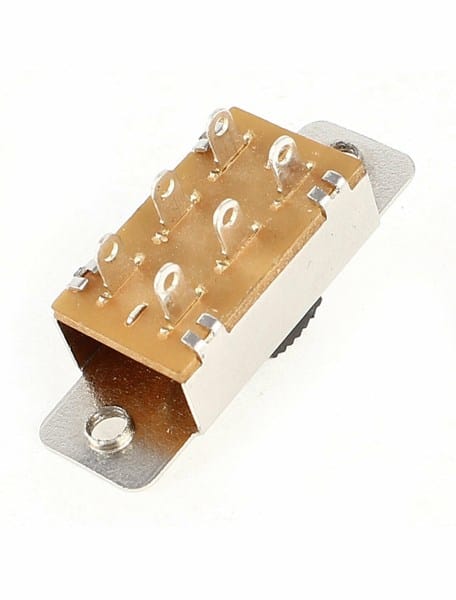

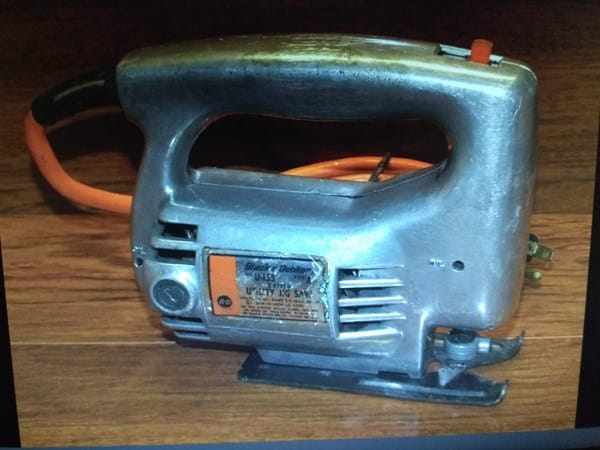

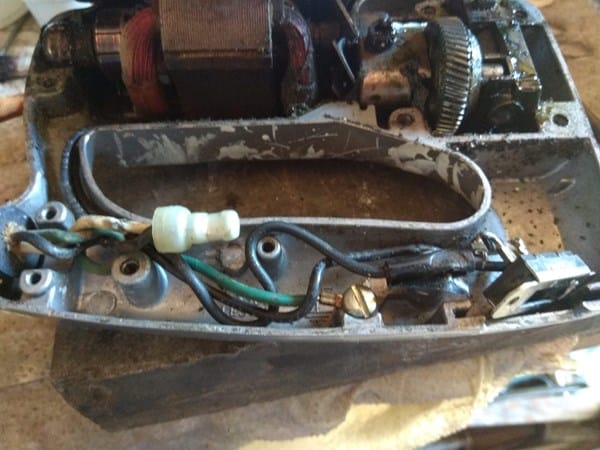

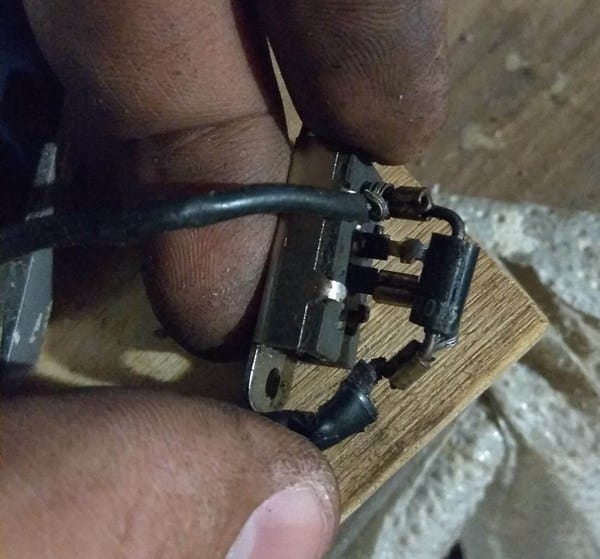

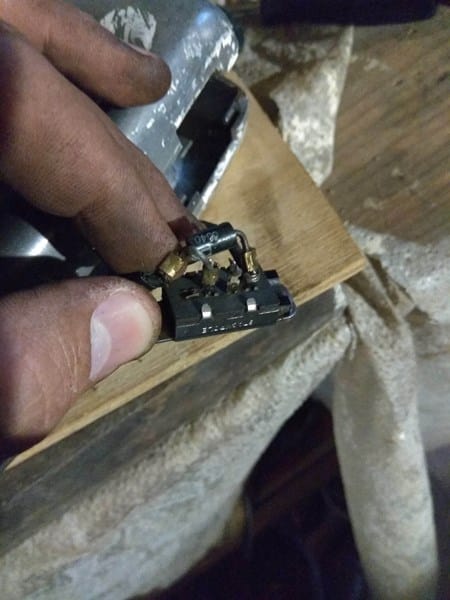

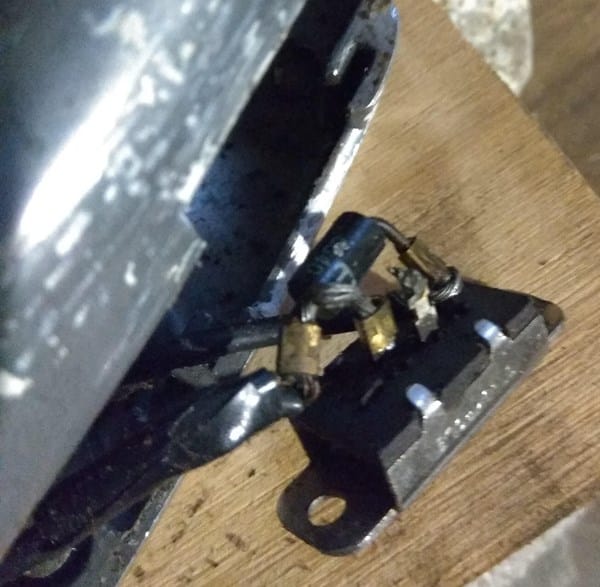

Tengo una caladora Black & Decker u-155 Jig Saw de 2 velocidades. El aparato funciona, solo que tiene dañado el switch y esta puenteada y funciona al momento de conectar el cable de corriente a 1 sola velocidad. Es enfadoso tener que desconectar para dar una pausa en algún trabajo y luego volver a conectar. Abrí el aparato para darle mantenimiento y aprovechar ver la situación del switch dañado. Intente conseguir el switch "de 8 patitas" pero por ser antiguo ya no hay, que era mejor conseguir otro similar y adaptarlo me dijeron. Conseguí un switch del mismo tamaño pero este tiene 6 patitas/pines de 3 pasos. Quisiera saber si pudieran ayudarme como adaptarlo y si es posible hacer que las 2 velocidades funcionen. Gracias de antemano por su ayuda, adjunto las fotos del aparato.
2 respuestas

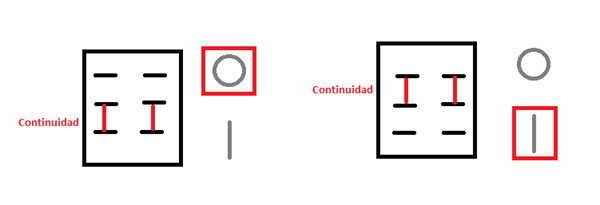

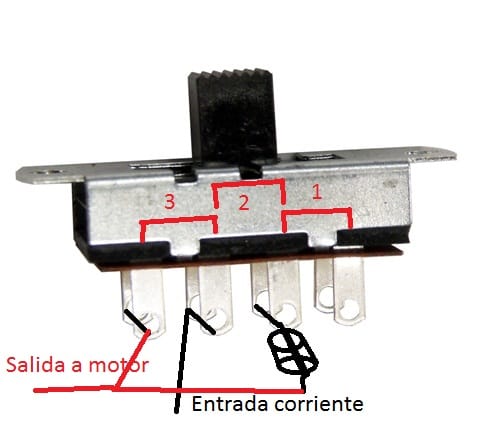

Si el interruptor tiene este tipo de conexionado:
Seria lo mas normal, tienes que conectarlo de la siguiente manera:
El diodo solo deja pasar corriente en una dirección y hace que tenga menos potencia, por tanto es la velocidad lenta.
Cuando posicionas en la otra posición, selecionas la velocidad rápida.
Pero con un interruptor de 6 pines, solo tienes 2 posiciones, con lo que te faltara una posición para parada. No la tienes, por tanto con uno de 6 pines solo puedes hacer esto, o sacrificar una velocidad para dejar una de parada. Solo tienes que desconectar uno de los 2 extremos, si quieres quitar la velocidad lenta, quita el diodo, si no quita la otra.

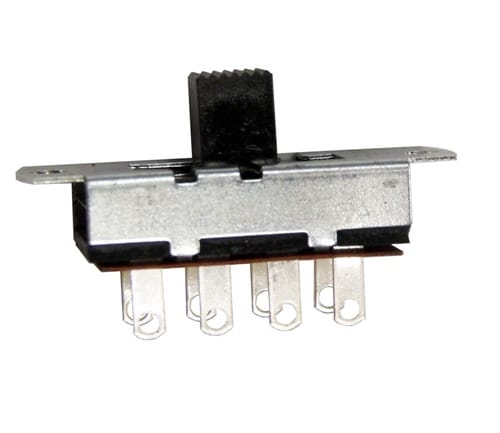

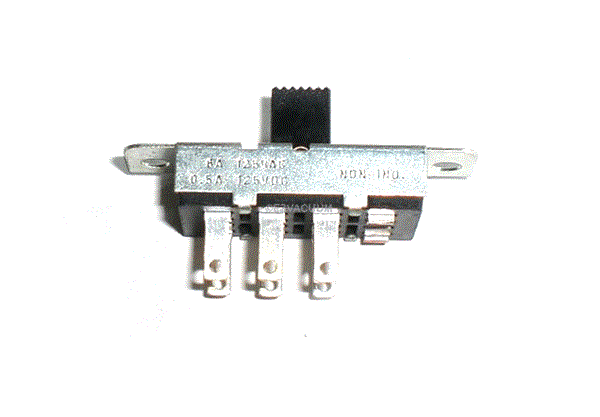

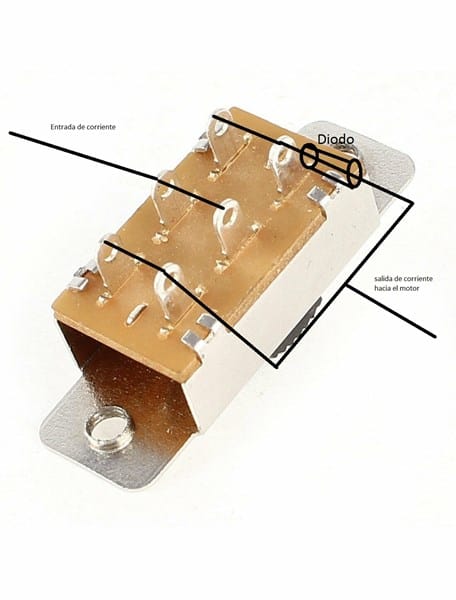

Si consigues un interruptor de 3 posiciones con 8 pines como estos:
Puedes hacer el conexionado de la siguiente forma:
De esta forma en posición 1 estaría parado, en intentar 2 iría a poca velocidad por que une la entrada con la salida a través del diodo. Y en intentar 3 la maquina iría rápida, por que une entrada y salida directas.
Si algo no te queda claro dilo.
I. Hola Luis, por mí parte no se ofrecerle orientación, pero creo que he visto información sobre esta reparación y deseaba compartirla, es en Inglés la mayor parte y tal vez ya la haya visto, pero a lo mejor pueda serle de ayuda parcial hasta que lleguen respuestas. Ánimo.
http://www.fixya.com/support/t26702846-bosch_1590evs_jig_saw_replacing_trigger
https://www.ridgidforum.com/forum/mechanical-trades/electricians-forum/9515-finding-a-new-switch-for-my-jigsaw-sabresaw
https://youtu.be/gRk7pVxn0l8gRk7pVxn0l8
https://www.fix.com/parts/power-tool/saw/jig-saw/black-and-decker/
