Añadir instalación bitubo con 3 radiadores en instalación monotubo antigua

A mi entender, la red de tuberías es muy ajustada o insuficiente para la potencia de radiadores instalados. Si aumentamos la potencia de la bomba de la caldera corremos es riesgo de que al circular el agua a más velocidad, el agua suene en la instalación, esto suele resultar muy engorros sobre todo a nivel de dormitorios, pues con frecuencia, no deja comciliar el sueño, sobre todo a personas sensibles de oido.

Entiendo que para su vivienda necesita una potencia de unas 8500 kcal/h. ó más, esto depende de que muchos factores, de que sea una vivienda intermedia (un piso), una vivienda aislada, calidad de construcción, orientación, etc.Para esta potencia se necesita un caudal de agua en el anillo de 570 l/h. como mínimo, lo que supoone una velocidad media de circulación del agua de alrededor de 0,8 m/seg. que para un monotubo es una velocidad considerable, ya que ello, además de aumentar la velocidad aumenta las pérdidas de carga por rozamiento en la instalación.

Yo, si se puede, seguiría este proceso, hacer un nuevo anilllo para los radiadores de cocina, pasillo y dormitorio principal, tando da que lo haga con instalación bitubo o monotubo, casi mejor monotubo ya que ésta da mayores pérdidas de carga que igularían más con anillo existente, no tiene dejar de poner una llave de paso llamada de zona en cada uno de los dos anillos, esta llave sirve para equilibrar la circulación de uno y otro anillo, pues siempre la circulación tiene mas facilidad de circular por un anillo en detrimento del otro, defecto que se compensa cerrando, en parte, la circulación del anillo más favorecido.

De los radiadores que retire mirar si se puede sustituir alguno de los que se quedan pequeños por otro mayor de los que se retiren, en cualquier caso se podrá sustituir por otro nuevo.

En los radiadores que se retiren se tiene que empalmar los dos tubos que llegan, pero hay que hacerlo en el suelo, no vale unirlos en su punto de unión con la llave de reglaje monotubo, pues esto genera bolsas de aire que impiden la circulación del agua y se puede encontrar, terminada la reforma, con que el anillo existente ahora no funciona debido a estas bolsas, ! Cuidado con este punto!.

Como le comenta el amigo Martí Crous, con buen criterior, si puede determinar el orden de instalación de los radiadores actuales, 1º, 2º, 3º, etc. por orden de llegada del agua de la caldera en la instalación, y luego se puede hacer una tubería común desde el 4º y 5º radiador hasta la caldera:

Esta tubería puede ser de ida de agua caliente a la instalación o de retorno a la caldera, tendrá que, según sea esta tubería de retorno o de ida, conectar el actual tubo de retorno o de ida al tubo de la caldera correspondiente de ida o de retorno, sin olvidarse de poner en cada uno de estos dos tubos la llave de paso de zona que le comenté anteriormente y que sirve para equilibrar los dos circuitos.

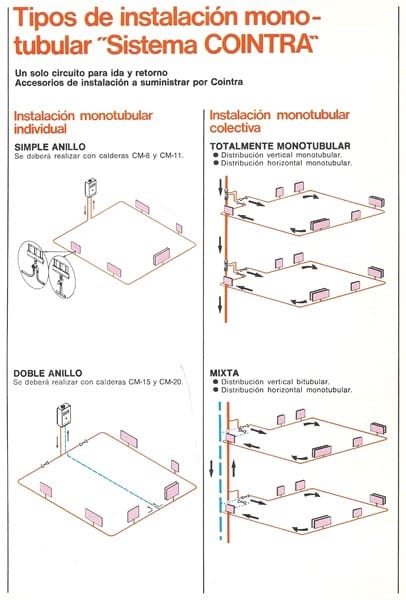

Observe la imagen que le adjunto; su caso actual es la instalación de simple anillo. Lo que le propongo hacer, si es posible, es la instalación de doble anillo, imagen de debajo. No le digo que sea mejor una que otra solución, pero es otra opción a tener en cuenta

S

Si tiene alguna duda no dude en preguntarme.

Creo que no se me ocurre nada más por ahora.

! Feliz Navidad!

El problema está en que toda la instalación está hecha con un solo anillo. Se puede resolver parcialmente cambiando la bomba por un modelo de más presión y así circular más agua y a más velocidad.

Aunque el reglamento diga 5 unidades, para potencias importantes no se recomienda más de 3 o 4 radiadores por anillo.

¿Funcionaría? Sí, pero con ciertas limitaciones y tal vez tendrás que ampliar bomba, ya que el anillo monotubo puede quedarse con menos caudal al tener mucha más pérdida de carga.

¿Ampliar radiadores dejando el sistema tal como está? No, ya que ahora mismo te quedas corto de temperatura en los últimos radiadores del anillo.

En algunas ocasiones que sólo había un único anillo grande, lo resolvimos "partiendo" el circuito en dos anillos. Para ello, hay buscar el punto central de 4 radiadores (o de potencia), poner una "T" y hacer desde allí un retorno común con un tubo de diámetro mayor, hacia la caldera. Luego cambiar las conexiones del actual retorno en la caldera para transformarlo en una nueva impulsión hasta la "T" del resto del anillo. O sea, impulsar simultáneamente por el actual positivo y por el actual retorno hasta la "T" y a partir de aquí un nuevo y único retorno a la caldera.

Debido a que los radiadores del principio del anillo calientan más que los últimos, en el momento de hacer esta modificación y si los tubos lo permiten, se puede cambiar el sentido de circulación del agua por ejemplo impulsando por el tubo nuevo hasta la "T" en vez de retornar.
