¿Problema con ejercicio de resistencias y varios voltajes?

No es nada difícil. Fíjate que de alguna manera te están dando las diferencias de potencial sobre cada resistencia. Y son todos circuitos serie.

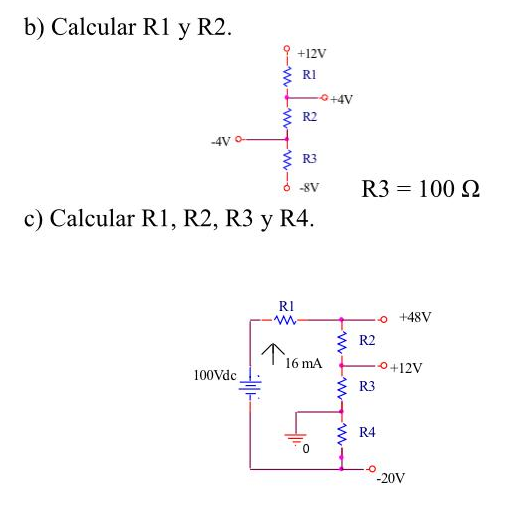

El caso b)es una rama.Si el punto inferior esta a -8 volts, y R3 = 100 OHMS  alli podrias hallar la corriente de toda la rama.....I = ( -4 -(-8))  /  100 = 4/100 = 0.04 A.

Luego con este valor de la corriente Podes hallar las faltantes:

R2= ( 4 - (-4)) / 0.04 = 8 / 0.04 = 200 ohms.

R1= ( 12 - 4) / 0.04 = 200 ohms.

El otro te lo dejo para que lo pienses. No tendrás dificultades se comprendistes el b).

Gracias

En el b deje i total = 16ma v total 100v

Vr2 hice 48-12

Vr3 hice 12-0

Vr4 hice 0- -20

Después calcule las R con la itotal que tenía. Ta bien así o hice cualquiera

tenes que analizar toda la malla.El sentido de la corriente te lo dan como el sentido de las agujas del reloj. I = 0.016 A.

Guiate por el potencial de referencia del nodo de 0 volts. Llamalo Nodo A. A partir de el cada nodo loS vas llamando B, C, D, y E... Son 5.

A partir de este nodo vas circulando en el sentido de agujas del reloj para analizar los potenciales de cada nodo:

V(A) = 0 volts..................V(B)= -20 volts ......V(C) = -20 + 100 = 80 volts .......V(D) = +48 volts .......V(E) = +12 volts.

Ahora hallas las Resistencias:

R1= 80-48 / 0.016 = 2000 ohms... Fíjate que el negativo de la batería de 100 Volts esta a -20 volts, luego su positivo V(C) será de 80 volts

R2= 48-12 / 0.016 = 2250 ohms

R3= 12 - 0 / 0.016 = 750 ohms

R4= 0-(-20) / 0.016 = 1250 ohms.

Comprobacion. I(malla) = 100 V/ (2000+2250+750+1250) ohms = 100/6250 = 0.016 A. que era tu dato.

Muchas gracias.

Suponte que no ponen masa que sería el nodo A acá, ¿la puedo agregar en cualquier parte?
