Necesito el código de un diodo, de una tarjeta Midea de refrigerador
La tarjeta en cuestión tiene la referencia BCD37WE-S-C, es Midea, como dije antes, el diodo se partió a la mitad y no se ve el código, adjunto fotos de la tarjeta y de la parte dónde estaba ubicado el diodo, gracias

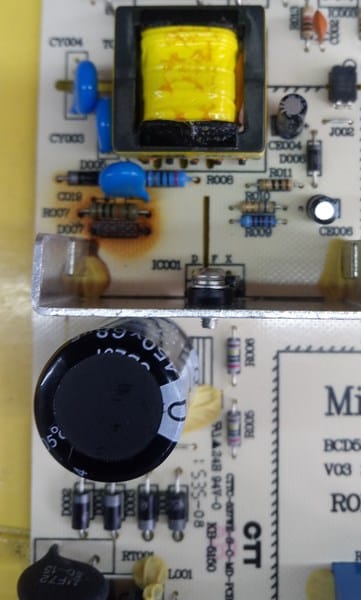

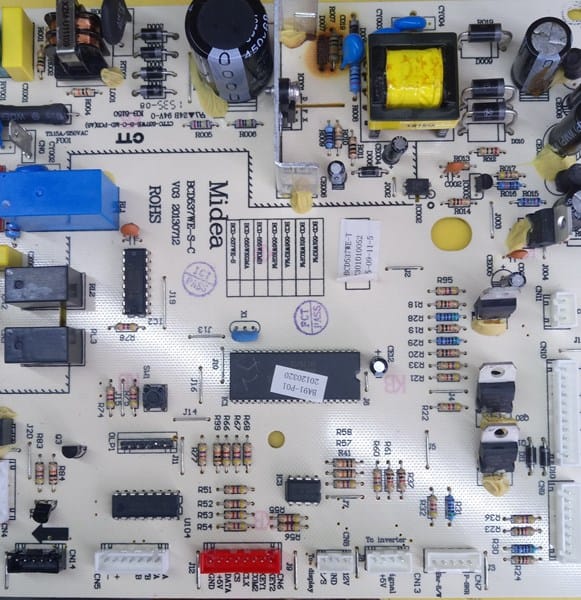

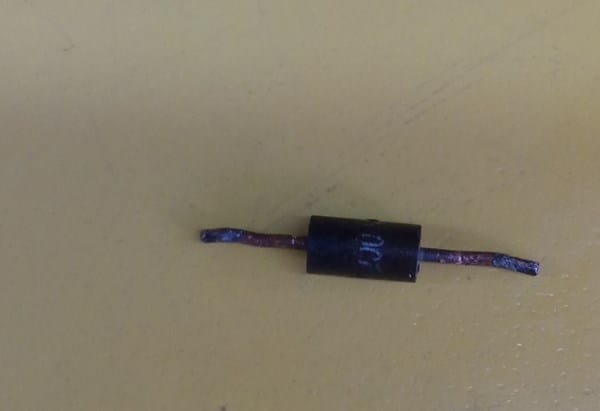

En las imágenes se pueden ver la tarjeta, en la otra la parte dónde iba el diodo que está recalentada, y el diodo que lo pegué para poder ver el código, pero fue imposible. Por la posisción que ocupa me impresiona que sea un diodo TVS.
2 respuestas
Va a ser difícil.
De todas formas no es muy cara la placa nueva:
Yo creo que ese diodo es como los 4 que tienes en la foto a tu izquierda en paralelo en la segunda foto. Los 3 de tu derecha parecen que son de más potencia. ¿No ha sido afectado ese transistor con aletas? Junto a ese diodo un poco más arriba tienes otro que le ha afectado el chamuscado y se parece mucho a este quemado.
Yo antes de comprar la placa entera probaría a cambiar esos diodos e incluso el transistor si estuviese mal por 1 € o 2€. Total haces practicas y puede de salir bien ahorrarte toda una placa. Y de no salir bien cambias la placa . Comprueba que esa resistencia no ha sido afectada también.
Diodos TVS (diodos supresores de voltaje transitorios)
https://www.digikey.es/es/product-highlight/l/littelfuse/tvs-diodes
¿Has tenido estos días atrás antes de que se estropease tormentas eléctricas?
