Si toco un cabe del secundario del trafo, ¿Me da corriente?

Depende de la tensión secundaria. Para voltajes menores o iguales a 24 volts ( tensión de seguridad universalmente normalizada) tocar uno o los dos extremos simultáneamente no configura riesgo. Igualmente muchos tranasformadores refuerzan la aislación - primario/ secundarios ( s)-o su separación galvánica, mediante una lamina separadora de cobre o bronce interpuesta entre ambos arrollamientos cortada de modo de no representar una bobina pero si ofrecer continuidad a corrientes inducidas, la que es conectada a tierra exteriormente.

Otros presentan el secundario de B.T. dividido en dos partes, con la derivacion central conectada rigidamente a tierra.

Otra forma bastante común de otorgar seguridad a estos transformadores - usualmente reductores - es mediante la separación física de los bobinados, que ya no serian concéntricos sino arrollados sobre zonas distintas del núcleo. Esta disposición fue ( y es) muy común en pequeños transformadores de timbre o transformadores reductores para la iluminación de piscinas.

No entendí lo de la lamina separadora que ofrece continuidad a corrientes inducidas, la que es conectada a tierra exteriormente.

¿O sea que se le conecta un cable a tierra a causa de las corrientes de fockault?

Y la otra cuestión:

Vos decís que los trafos pequeños tienen los bobinados separados ...¿Quieres decir que los trafos más grande no tiene las bobianas separadas?

No entendí lo de la lamina separadora que ofrece continuidad a corrientes inducidas, la que es conectada a tierra exteriormente.

¿O sea que se le conecta un cable a tierra a causa de las corrientes de fockault?

Si ... Cualquier corriente accidental de fuga, perdidas, humedad, que comprometa al secundario por fugas del primario de A.T. se te derivará a tierra por la lamina de separacion inter bobinado. Puede ser un cilindro ( bronce) abierto longitudinalmente de modo de no formar una espira cerrada. Es un blindaje separador a tierra.

Y la otra cuestión:

Vos decís que los trafos pequeños tienen los bobinados separados ...¿Quieres decir que los trafos más grande no tiene las bobianas separadas?

No... las bobinas son siempre independientes... quise decir que en estos tipos de tranformadores las bobinas suelen estar arrolladas sobre el nucleo una a continuación de la otra, y no la secundaria bobinada sobre la otra, como ocurre en los transformadores de mayor porte.

En los transformadores de MT y AT las 3 bobinas están arrolladas una sobre otra. Mira´... a esa no la tenia... pero estarán separadas por algún aislante ... me imagino... ¿no?

Hola...pero el cable de tierra sale del primario,  del secundario o de la lamina?

Si... y en la gran mayoría de los transformadores comunes de potencia son concéntricos. Desde luego cada bobina se encierra dentro de capas de aislantes diversos... Pero no son tres bobinas, son un primario un secundario y la lamina blindaje, que no es cerrada, o sea no configura bobina alguna.

El cable que sale a tierra va desde la lamina de bronce. También la carcasa o núcleo se conecta a tierra.

Yo mencione 3 bobinas porque estaba pensando en las 3 bobinas del secundario en el trafo de distribución...

Serian 3 bobinas del primario y 3 en el secundario... ¿no?

¿La lamina blindaje es como una mampara que separa primario de secundario...?

¿O te referís a la carcasa que encierra todo el transformador?

No se a que te refers con concéntricos... los trafo de distribución que yo veo en las alturas son cuadrados (en la esquina de casa hay uno colocado en una torre...

¿La lamina blindaje es como una mampara que separa primario de secundario...?

?

Yo mencione 3 bobinas porque estaba pensando en las 3 bobinas del secundario en el trafo de distribución...

Serian 3 bobinas del primario y 3 en el secundario... ¿no?

Estamos confundiendo aserrín con pan rallado... El tema pasaba por los pequeños transformadores de accesorios manuales, piscinas, timbre, y todos aquellos de baja potencia y dotados de precauciones especiales para evitar los contactos con personas comunes no capacitadas especialmente. Los de distribución - como el de la esquina de tu casa - son de mucha mayor potencia y dotados de protecciones especiales. En principio tienen los seis arrollamientos, concéntricos, normalmente el de B.T. cercano al núcleo y el de A.T. rodeándolo por fuera. Además estos están montados totalmente fuera del alcance del publico común. Lo de la lamina de separación o blindaje se ve exclusivamente para las pequeñas unidades como te dije.

¿La lamina blindaje es como una mampara que separa primario de secundario...?

Es una lamina delgada tipo cilíndrica, cortada en espiral de modo de no configurar espira alguna. Va conectada a tierra por fuera mediante un alambre o hilo que se le suelda o adhiere. Separa electromagneticamente los bobinados primario del secundario.

¿O te referís a la carcasa que encierra todo el transformador?

La carcasa que rodea a los trafos como decís, es una cuba hermética que contiene el aceite aislante en el cual van sumergidos el transformador en si y algunos accesorios que alberga.

No se a que te refers con concéntricos... los trafo de distribución que yo veo en las alturas son cuadrados (en la esquina de casa hay uno colocado en una torre...

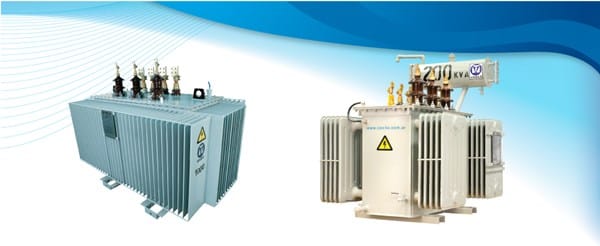

La carcasa o cuba es rectangular y aletada. Debe mantener ventilado ( refrescado) al conjunto de elementos que contiene. Lo de concéntricos se refiere a los bobinados.

Hola, el aceite en que se sumergen seria para refrigerarlos ya que de lo contrario se incendiarían, ¿no?

Las propiedades p principales del aceite transformador ( así se llama) son su gran poder aislante, y su capacidad para transmitir el calor. Todo transformador de potencia genera calor que es imprescindible disipar al medio ambiente. A veces la cuba aletada está rodeada por ventiladores mecánicos.

Y si te acordás califica la respuesta.

Pero el cable bobinado ya de por sí tiene un barniz aislante, no?

a qué te refieres con  la cuba aleteada?

Si., por supuesto... pero todo el conjunto- arrollamientos + accesorios + pasa cables de entrada y salida + relés de protección + etc. esta aislado del ambiente mediante el aceite transformador que lo circunda.

Cuba aletada ( no aleteada) es la cuba dotada de aletas que aumentan la superficie que presentan al aire libre. Semejante a los motores de moto, compresores, entre otros.

Pero físicamente..., ¿Dónde se colocan? Porque nunca vi uno por dentro...

Si realmente es un transformador no tiene por que dar corrinete a tierra pero si es un auto transformador sidara corriente a tierra por que por su conexionado entre los bobinados no hay aislamiento galvánico.

De todas maneras los trasformadores tiene una capacidad parásita muy pequeña que induce una pequeña corriente de la red la cual se suprime conectando a tierra un polo del secundario.

https://es.wikipedia.org/wiki/Autotransformador#:~:text=En%20un%20autotransformador%2C%20la%20porci%C3%B3n,%22%20como%20del%20%22secundario%22.

¿Qué es el aislamiento galvánico?

Luigi Galvani fue un medico italiano que experimento los efectos de la corriente continua en el cuerpo de naimales muertos y desde entonces a la corriente continua se le llama corriente galvánica.

Aislamiento galvánico es cuando no existe circuito conductor entre dos puntos en este caso primario y secundario del transformador.

o como en el condensador donde tampoco hay contacto entre las placas verdad?
