Un movimiento básico D'arsonval se utiliza como voltímetro.
Tiene una resistencia interna de 250 ohm. Y una corriente a escala completa de un microampere. Se empleará para escalas multirrango 0-1 volts, 0-5 volts, 0-25 volts y 0-50 volts. Diseña el voltímetro.
1 Respuesta
Yo lo plantearía así:
Resistencia interna del galvanometro = 250 ohms.
Corriente a plena escala = 10^-6 A.
Caida interna del instrumento a plena escala = 250 x 10^-6 = 0.00025 Volts.

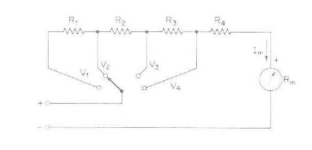

Para escala 0 - 1 volt ............R4= 1.00025 / 10^-6 = ............................
Para escala 0 - 5 volt ...........R4 + R3 = 5.00025 / 10^-6 = ....................
Para escala 0 - 25 volt .......R4 + R3+R2 = 25.00025 / 10^-6 .=...............
Para escala 0 - 50 volt ........R1+R2+R3+R4 = 50.00025/10^-6 = ...........
Y podrás despejar una a una cada resistencia.
Si tienes resultados distintos volvés a consultar.
