Quiero iluminar un camino de 40m, colocando 3 balizas a cada lado del camino.
Quería saber qué esquema de conexión sería el más adecuado, ya que querría colocar 2 interruptores conmutadores (uno en cada extremo del camino).
2 respuestas
¿Qué tienes puesto o vas a poner, tubos, manguera?
¿Dónde vas a conectar?
Voy a poner tubos para unir las balizas.
Tengo que sacar del cuadro de la casa una línea para el alumbrado exterior con su protección.
Haz un pequeño esquema de la ubicación de las balizas y los interruptores y te pongo los cables.
¿Has pensado ponerlas con un mando a distancia?

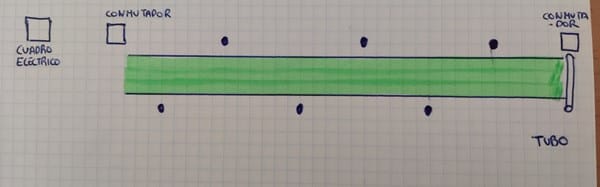

Estaría tal que así, el camino es de hormigón y en la parte de la derecha hay un tubo que lo cruza al otro lado ( si fuera mejor hacer otro cruce a mitad no sería problema).
No había pensado lo del mando a distancia, sería mucho más cómodo.

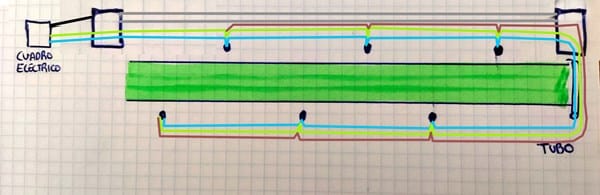

El cableado con conmutadores sería este:

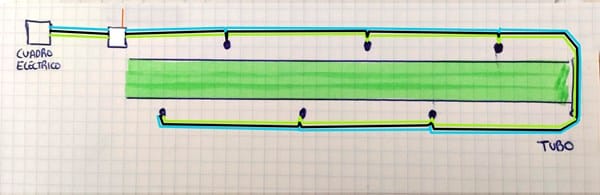

Y si pones un receptor y mando a distancia, mas sencillo:
Poniendo algo asi:
https://es.aliexpress.com/item/1005003123973361.html?spm=a2g0o.productlist.0.0.1d5ec2e4U1wLDX&algo_pvid=99c38d20-52e7-4afd-a77c-beab8d05b48a&algo_exp_id=99c38d20-52e7-4afd-a77c-beab8d05b48a-36&pdp_ext_f=%7B%22sku_id%22%3A%2212000024224602596%22%7D&pdp_pi=-1%3B6.7%3B-1%3B-1%400.210000%3BEUR%3Bsearch-mainSearch
Lo encontrarás en internet: “esquema conmutador”
