Válvula mezcladora NO funciona - Diferencia presión
En una instalación con un acumulador de agua, el cliente tenía una valvula mezcladora a la salida del acumulador y le funcionaba perfectamente. El cliente ha decidido poner en paralelo al acumulador que trabaja con gas (para poder conmutar con dos llaves) un termo eléctrico. He realizado las conexiones al del termo eléctrico junto a la salida del acumulador (justo antes de la válvula mezcladora) y ocurre algo curioso. Cuando cierro las llaves del termo eléctrico y abro las del acumulador (vamos como estaba antes), la válvula mezcladora funciona correctamente y saca agua caliente a 40-60º. Pero cuando cierro las llaves del acumulador y abro las del termo eléctrico la válvula mezcladora NO FUNCIONA bien, y deja pasar solo agua fría y el agua caliente no, con lo que la mezcla sale totalmente fria.
¿Me puede ayudar alguien a entender por qué pasa esto?
Puede ser que la presión se reduzca mucho en el termo eléctrico. Mide la presión del agua caliente antes de entrar a la mezcladora.
Gracias Rober. Yo creo que tiene que ser eso, y la razón tiene que ser en la presión como tú dices. Curiosamente a la entrada del termo eléctrico se genera bastante presión porque al calentarse (aunque hay un reductor de presión en la entrada del agua fría general). Si pongo el reductor de presión a 4 bares, se queda ahí pero a medida que se calienta el termo eléctrico la presión va subiendo y tras 2 o 3 horas la presión en el tubo de agua fría se sube incluso hasta 7 bares e incluso salta la válvula de seguridad de entrada al termo eléctrico.
Pero como tú dices yo creo que el termo eléctrico no deja pasar tanta presión en la salida de agua caliente y esa diferencia de presión hace que la válvula mezcladora no funcione bien.
Si esto es así, ¿alguna sugerencia? ¿Quito la válvula y a tirar millas?
2 respuestas
Si me lo permitís, os sugiero que miereis la válvula antiretorno-seguridad del termo, desde hace algún tiempo hay unas válvulas que vienen muy apretado el anillo que fija el mecanismo de cierre de la válvula antirretorno, no os quiero tomar por ignorantes, pero la solución pasa por quitar la válvula y con unos alicates de punta aflojar este anillo que hay dentro de la válvula, volver a montarlo de nuevo en orden inverso y probar a ver qué pasa.
Disculpad mi intromisión, solo he querido colaborar.

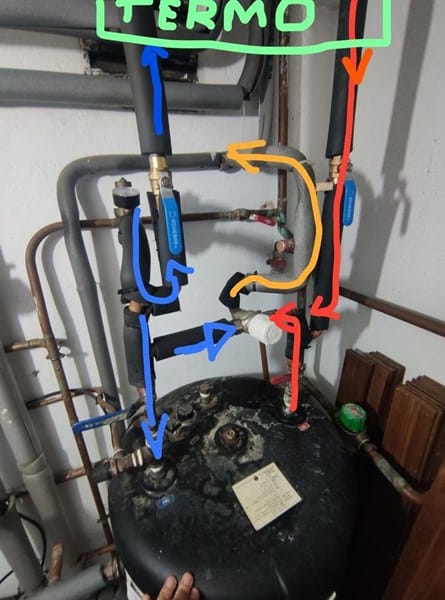

Reincidiendo en mis comentarios, pues no se ve bien en la imagen, la conexiones del termo y del acumulador ¿están bien, o están cambiadas?. Porque si no me equivoco el agua caliente debaría de estar a la izquierda, tanto del termo eléctrico como del acumulador, aunque admito que el acumulador puede estar modificado, yo lo he hecho en alguna ocasión.
La llave mezcladora tiene un A+ por donde entra el agua caliente y una B- por donde entra el agua fria, y por detrás sale señalado con flechas la salida con letra M. La duda que tengo es porque la mezcladora funciona cuando con el acumulador que hay abajo abierto (y el termo eléctrico cerrado) y sin tocar nada al revés no (cuando abro el termo y cierro el acumulador no funciona). Eso sin tocar nada más.
Miraré lo de la válvula de seguridad del termo porque puede ser eso, y eso explicaría la diferencia/baja de presión en la salida del termo y que luego hace que no funcione bien la mezcladora.
Por cierto, para más información la válvula de seguridad del termo venía con el termo horizontal cointra TBL 150H y ya he leído en internet algún caso similar
So con respecto a su último párrafo, yo he contestado en dos o tres ocasiones este problema.
Hola a todos,
RESUELTO, al final Vilaclima tenía razón. Todo se ha solucionado cambiando la válvula de seguridad del termo. Al parecer estaba defectuosa. Nos hemos vuelto locos y al final era la puñetera valvula. Creo que es algo más común. La válvula defectuosa venía directamente con el termo Cointra y he visto que no es el primer caso. En este caso específico el termo era un Cointra TBL 150 H, y la válvula estaba mal y ha sido cambiarla por una nueva, y todos los problemas mencionado se han arreglado.
Muchas gracias a todos por vuestra ayuda. Nunca pensamos que un error tan extraño estuviese en algo tan sencillo.
Para otras personas recuerdo lo siguiente: CUIDADO CON LAS VALVULAS DE SEGURIDAD DE LOS TERMOS COINTRA QUE MUCHAS VIENEN DEFECTUOSAS.
Me permito añadir, las válvulas ce Cointra y las otros fabricantes varios, las válvulas las fabrica otra empresa, lo que me resulta extraño es que los fabricantes nos les hayan llamado la atención.
Prueba lo que te dice vilaclima y nos cuentas.
Hola a todos,
RESUELTO, al final Vilaclima tenía razón. Todo se ha solucionado cambiando la válvula de seguridad del termo. Al parecer estaba defectuosa. Nos hemos vuelto locos y al final era la puñetera valvula. Creo que es algo más común. La válvula defectuosa venía directamente con el termo Cointra y he visto que no es el primer caso. En este caso específico el termo era un Cointra TBL 150 H, y la válvula estaba mal y ha sido cambiarla por una nueva, y todos los problemas mencionado se han arreglado.
Muchas gracias a todos por vuestra ayuda. Nunca pensamos que un error tan extraño estuviese en algo tan sencillo.
Para otras personas recuerdo lo siguiente: CUIDADO CON LAS VALVULAS DE SEGURIDAD DE LOS TERMOS COINTRA QUE MUCHAS VIENEN DEFECTUOSAS.
Felicitaciones a Vilaclima, esta era para nota.
Aquí estamos todos para enseñar y aprender. No es malo no saber, lo malo es no querer aprender. Muy buena tu sugerencia. A ver si Paco hace la prueba y no cuenta que tal le ha ido. - Rober Chispas
