¿Que es un bloqueo de retención?
¿Cómo están? Hace poco tiempo escuché hablar de un dispositivo llamado bloqueo de retención. Alguno me puede explicar que es y cuál es su funcionamiento ya que tengo curiosidad y en internet no pude encontrar alguna explicación
1 respuesta
No decribis mucho, pero eléctricamente podrías referirse a un interruptor biestable. Primera pulsación conectado ( y permanece así) y pulsación siguiente desconectado ( permanece así). Hay varios modelos y algunos traen iluminación incorporada.
Si se trata de retención mecánica, hay gran cantidad de dispositivos, de acuerdo con la función que deben cumplir.

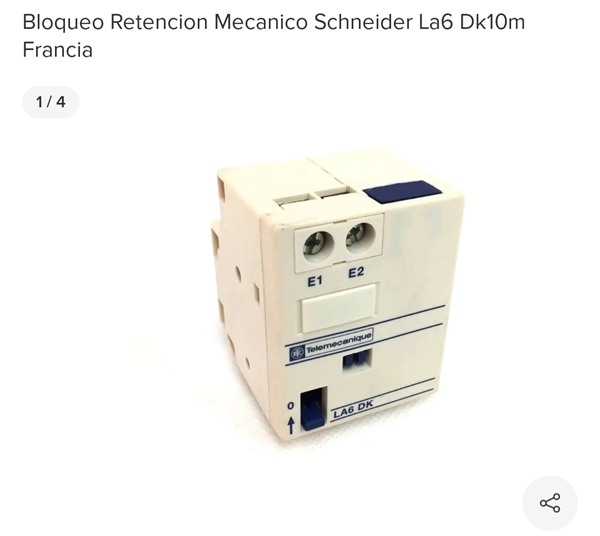

Hola muchas gracias acá dejo una foto.. no tengo más información que está foto
Te amplio con articulos de la Fuente ( Scheneider ).
Enclavamientos mecánicos.
Para poder asegurar mediante un bloqueo eléctrico que un interruptor automático Masterpact no podrá cerrarse ni mecánicamente y eléctricamente utilizaremos una bobina de mínima tensión que mantendrá al equipo bloqueado en abierto hasta que demos tensión a la misma. En interruptores Automáticos tipo Masterpact es posible tener esta posibilidad gracias a la función antibombeo que incorporan.
La función antibombeo garantiza mecánicamente que si existe una orden de apertura mantenida no podrá ejecutarse ninguna órden de cierre hasta que desaparezca dicha orden.
El bloque de retención mecánica LAD6K10* se monta en el frontal del contactor de la misma forma que un bloque de contactos auxiliares LADN.
Su funcionamiento es el siguiente:
1) Para cerrar los polos del contactor se aplica tensión a las bornas A1 - A2 de la bobina (una pieza mecánica enclava los contactos móviles de los polos contactor y no le deja abrir cuando no hay tensión de control).
2) Para desenclavar, hay que aplicar tensión a las bornas E1 - E2 del bloque LAD6K10*.
No se debe poner en tensión de forma simultánea el bloque de retención mecánica y el contactor.
La duración de impulso de control del bloque de retención mecánica y del contactor debe ser la siguiente:
– Igual o superior a 100 ms para un contactor de control en corriente alterna.
– Igual o superior a 250 ms para un contactor de control en corriente continua.
Extractado de link de contactores Masterpact . Schneider.
