¿Qué magnetotérmicos necesito para actualizar un cuadro antiguo?
Voy a actualizar el cuadro eléctrico de una vivienda que ya le va tocando... En principio voy a cambiar todos los magnetotérmicos por unos DPN 1P+N y el diferencial, además añadiré un protector de sobretensiones transitorias y permanentes con IGA.
El caso es que actualmente todos los magnetotérmicos son de 20A menos el de Schneider que lo cambiaron en su día, entonces aprovechando la reforma del cuadro quiero poner los magnetotérmicos que corresponden a cada sección de cable pero al ser cables rígidos no lo tengo claro.

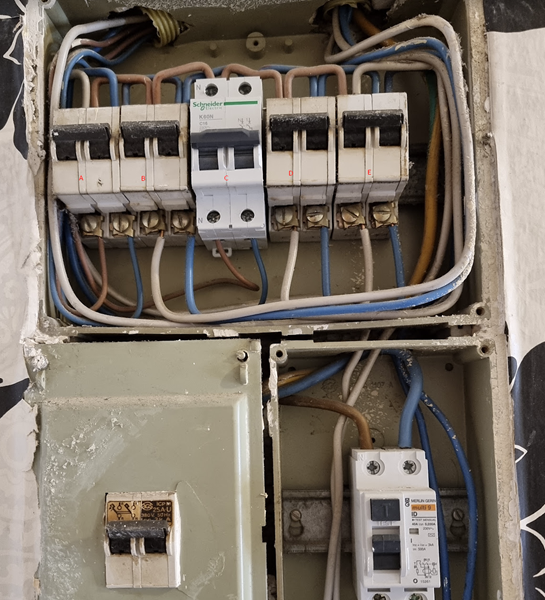

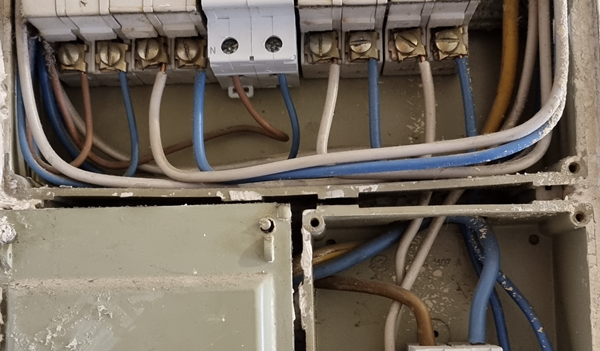

A primera vista me parecen de esta sección:
A y C: 1,5mm
B,D,E: 4mm
Muchas gracias de antemano!
1 Respuesta
Debes fijar bien la sección de cada circuito. Mides el diámetro de cada hilo con un calibre 1/10 en milímetros. Luego haces :
Sección = pi (diámetro ^2 )/ 4 y sacas la sección en mm ^2.
De allí, y consultando Tablas, podrás determinar con propiedad el calibre de la térmica a colocar en cada circuito.
Para tu ayuda te adelanto :
Cables de 1.5 mm^2 ... Térmica 2 x 10 A
Cables de 2.5 mm^2... Térmica 2 x 16A
Cables de 4 mm^2... Térmica de 2x20 A
Cables de 6 mm^2... Térmica de 2 x 32 A
Todas las Térmicas serán del tipo "C".
Ojo, los diámetros los mides directamente sobre el cobre ( no sobre la aislación).
