Toma de tierra y neutro de la instalación eléctrica.
Me gustaría saber la diferencia entre lo que es la toma de tierra de una instalación eléctrica trifásica y el neutro de la misma.
1 respuesta

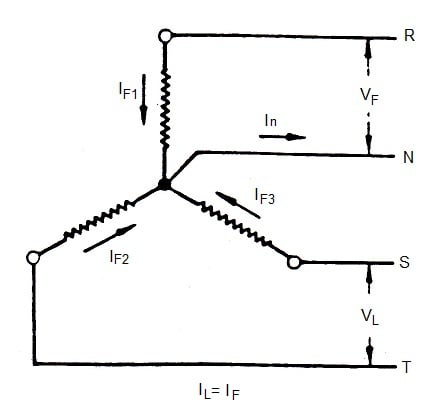

El neutro viene del transformador, es la unión de las 3 bobinas en estrella en el secundario:
Por seguridad el neutro se conecta a tierra en el transformador y otros puntos de la red de distribución, esto hace que el neutro no tenga voltaje a tierra y las fases tengan un voltaje igual o muy parecido al de fase-neutro. De un transformador conectado en estrella se pueden conseguir 2 voltajes según cuáles de los 4 hilos se usen, con un voltaje bajo entre fase y neutro y elevado entre fases, estos voltajes tienen siempre relación de 1,732, como por ejemplo 120/208 V, 127/220 V, 230/400 V, 240/416 V, etc.
La toma de tierra de la instalación, tanto si es trifásica como monofásica, es una puesta a tierra hecha en los cimientos del edificio o despues, con unas picas clavadas. Esto pone al mismo potencial que tierra las masas metálicas de los aparatos y si hay una fuga a tierra, se produce una circulación de corriente que va de la fase a tierra, y después al neutro del transformador, y eso hace saltar el diferencial.
pregunta:¿ que pasa si mi transformador 220- 380 no es estrella sino delta y no trae neutro, pero la maquina me lo pide para enviarle la señal a los controles de encendido? tengo 5 hilos pero solo en el transformador puedo conectar las 3 fases y el tierra. que hago con el neutro? lo conecto junto con la tierra? - Santiago Velasquez
