Problema de resistencias eléctricas dispuestas en diferentes configuraciones

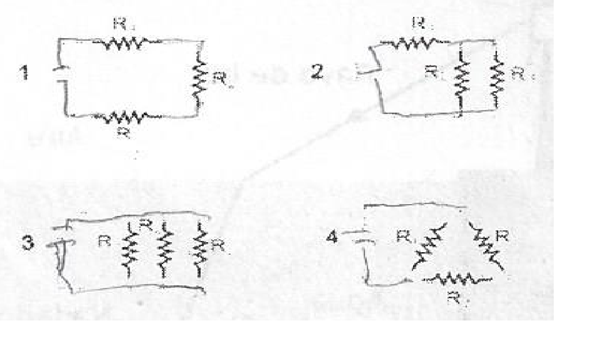

Se tienen tres resistencias iguales dispuestas en diferentes configuraciones como se ve en las figuras, alimentadas por fuentes iguales
La configuración en la cual la fuente suministra mayor corriente es la indicada con el numero (explicar)
- 1
- 2
- 3
- 4
2 Respuestas
El dibujo no se aprecia con detalle. Supongo serán las 3 R iguales... no se ve...
Configuracion 1 . .............Requ. = R1 + R2 + R3 = 3R
Configuracion 2 ,,,,,,,,,,,,,,,,,,.....Requ. = R + R/2 = 3R/2
Configuracion 3 .....................Requ.= R/3
Copnfiguracion 4 ,,,,,,,,,,,,,,,,,,,,,,´Requ. = R // 2R = 2/3 R
La configuración que tomara + corriente sera la 3... por ser la menor resistencia equivalente.
Perfecta descripción de Albertx ...
También puedes "imaginarte" 3 Tubitos de Agua.
La manera en que pasará más agua, sera con los 3 conectados en paralelo.
Si pusieras 1 solo, o 2, pasaría menos agua que con los 3 a la vez.
También pasaría menos agua en cualquiera de las otras configuraciones, ya que "siempre" estarías agregando más resistencia o menos caudal, al circuito.
Y da lo mismo que las 3 resistencias sean iguales o todas diferentes.
SIEMPRE, la mayor corriente la obtendrás colocando las 3 en paralelo.
