Como se desarrolla la ecuación de relación de transformación para tx's trifásicos Yd11 sin neutro accesible.
Hace días estaba realizando pruebas de rutinas a un tx's y me conseguí con el grupo de conexión Yd11 el cual es atípico en mis labores cotidianas, y la verdad me llamo la atención la ecuación, la cual es n=((Vp∗(2/√3))/Vs y quisiera saber si alguno me podría ayudar a conocer de donde nace dicha fórmula.
1 Respuesta
Respuesta de albert buscapolos Ing°
Pero en el grupo Y/d 11 los arrollamientos primario y secundario están sobre la misma columna, con lo cual la relación de transformación es:

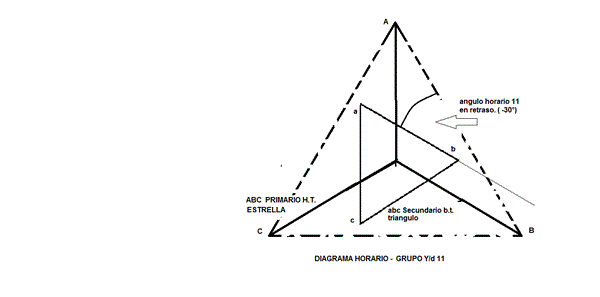

s= V1 / V2 = V3 N1 / N2 = V3 Vp / Vs .................que corresponde al esquema horario:
