Como armar un circuito con para un display
Lo que pasa es que necesito poner la palabra hola en un display de 7 segmentos cátodo cumun pero no se como hacerlo! Solo se que ocupo dos variables que son A y B Urgente
2 respuestas
Analízalo así:
Tienes que formar la palabra prendiendo algunos de los 7 segmentos del display.

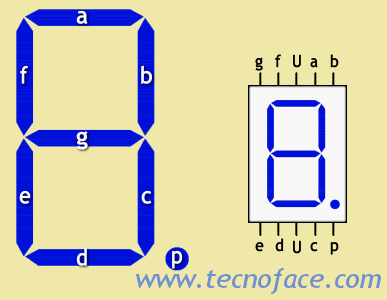

Suponiendo que los identificas con las letras a, b, c, d, e, f, g, partiendo desde el segmento superior y girando alrededor como el reloj siendo el segmento horizontal del centro el "g".( O sea el ultimo).
Fíjate que la "H" se te forma cuando se prenden ( o sea valen 1 lógico)... b, c, e, f, y g
O sea tus combinación deberían ser: H ... 0 1 1 0 1 1 1
O ................1 1 1 1 1 1 0
L ................0 0 0 1 1 1 0
A ................1 1 1 0 1 1 1
Tu circuito combinacional debe cumplir que B A = a,b,c,d,e,f,g,
B A = 0.0 0.1 1.0 1.1
Lo armarias asi:
B.....A..... a b c d e f g
0......0......0...1...1...0...1..1...1 (H)
0......1......1...1...1...1...1...1..0 (O)
1......0......0...0...0...1...1...1..0 (L)
1......1......1...1...1...0...1...1...1 (A)
Ahora armarías 7 cuadros o mapas de Karnaugh uno para cada columna ( desde a hasta g)... y tendrás las funciones lógicas correspondientes... Por ejemplo te resuelvo algunas:
Columna a ..............Funcion Logica............. a = A
Columna b, c ..............Funcion Logica............. b= c= B* + A
Columna d ..............Funcion Logica ............. d= B* A + B A*
Y así sucesivamente.
¡Gracias! Pero me sucedió otro inconveniente me pasa que al armar el circuito lógico solo me da la h y la a pro no las demás letras no se si este usando compuertas que no vallan
Totalmente de acuerdo con Albertx, pero si solo quiere que salga el texto HOLA, tiene que conectar los siguientes segmentos, con un resistencia para cada uno al positivo (por ejemplo 1K), y el cátodo y los que quedaron libres a negativo.
Para la H: b, c, e, f y g.
para la O: a, b, c, d y f.
para la L: s,e y f.
para la A: a, b, e, f y g.
Ver:
Lo de las 2 variables, ¿A qué se refiere?
