Duda sobre física - solución de un circuito

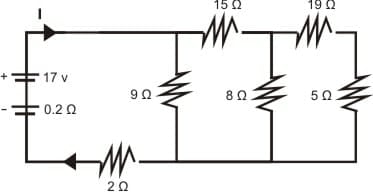

En el circuito:
a) ¿Cuál es la resistencia equivalente de todo el circuito?
b) Cuál es la corriente I, de la batería)
1 Respuesta
Respuesta de albert buscapolos Ing°
1
a) Resistencia equivalente:
Tercera malla: 8 // 24 = 1/ 1/8 + 1/24 = 1/0 .125 + 0.04166=1/ 0.16666 = 6 ohms.
Segunda malla: 9 // (15 + 6) = 9// 21 = 1/ 1/9 + 1/21 = 6.3 ohms
Luego la fuente vera una resistencia equivalente = 2 + 6.3 = 8.3 ohms.
b) Deacuerdo al sentido con que estan dibujadas las baterias seria:
Corriente )= Tension / Resistencia equivalente = 17.2 volts / 8.3 ohms = 2 A.
