Inductancia, oscilacioneselectromagnéticasy circuitos de ca de giacoli

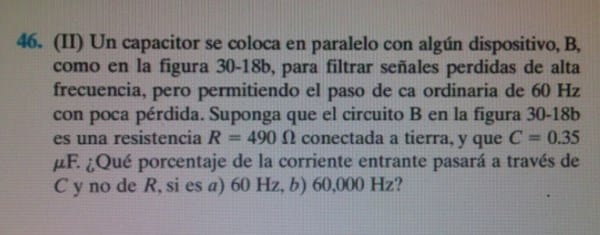

por fa necesito ayuda con este ejercicio de fisica

1 Respuesta

Respuesta
2

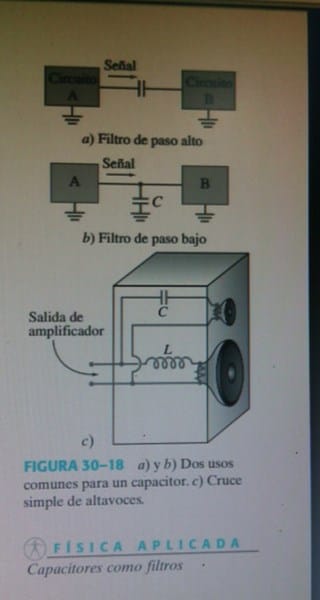

Tu señal de entrada encuentra dos caminos en paralelo.

Si la corriente entrante es I las corrientes se repartirán según las respectivas impedancias.

I1 x Xc = I2 x R

Corriente entrante = I1  + I2

a) frecuencia = 60 Hz.

Xc= 1/wC = 1/ 377 x 0.35 x 10^-6 = 7579 Ohms.

R = independiente de la frecuencia = 490 ohms.

De acuerdo a lo que te piden........siendo......i1/i2 = R/Xc = 490/ 7579 = 0.0646

tendrias ahora  que  I1 /( I1 + I2)  = 1/ 16.48 = 0.06 .....6%.

b) Si frecuencia = 60 KHz.= 60000 Hz.

W= 2pi frecuencia = 6.28 x 60000 = 376800 / seg.

Xc= 1/wC = 1/ 376800 x 0.35 x 10^-6 = 7.58 ohms.........I1/I2 =R/ Xc=  490/ 7.58 = 64.6

Luego I1/ I1 + I2 = 1 /  1 + 1/ 1 + 0.0155 = 1/ 1.0155 = 0.985 ..........o sea te pasaria el 98.5 % de la señal de entrada.
