En un circuito elec Tengo más de una fuente de v y más de una R. Pero todas tienen el mismo valor de 4v y 4R. ¿Cómo lo resuelvo?
Tengo un ejercicio de una clase de eléctrica con 7 fuentes de v y casi 20 R y no se como empezarlo. Me gustaría saber como empezar un circuito donde hay más de una fuente de voltaje.
Todo depende de la disposición de las fuentes y las resistencias. En muy difícil poder orientarte sin un croquis o esquema de lo que te están dando.

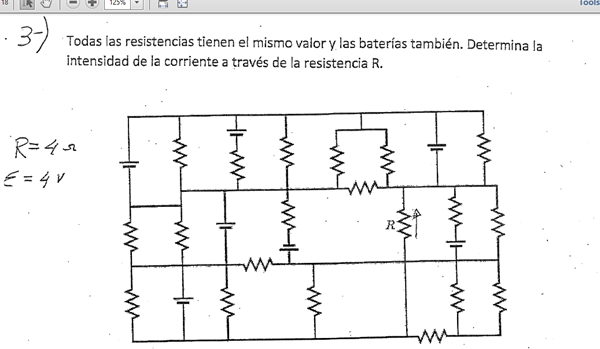

es este
Problema conceptual. Muy bueno.

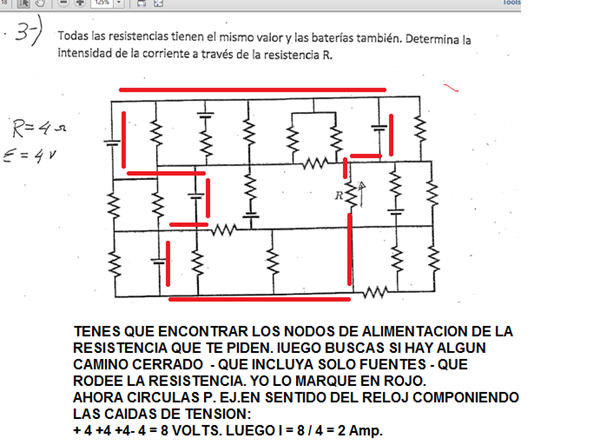

Aplicarías Mallas a un circuito compuesto solamente por fuentes. Así fijas la tensión sobre la R que te piden.Luego pór Ohm............I = Tension / Corriente.
Si no existiese tal camino cerrado directo no podes hacerlo tan directamente.
Jorge:
Te recuerdo que las respuestas útiles siempre debes calificarlas de acuerdo a tu criterio. Es nuestro único estimulo para proseguir con esta desinteresada actividad.
1 respuesta más de otro experto
Te lo habrán redactado acompañado de un Esquema de Conexión. De lo contrario, no sirve.
