Estática y resistencia de materiales determinar la tensión en el cable AP BP...

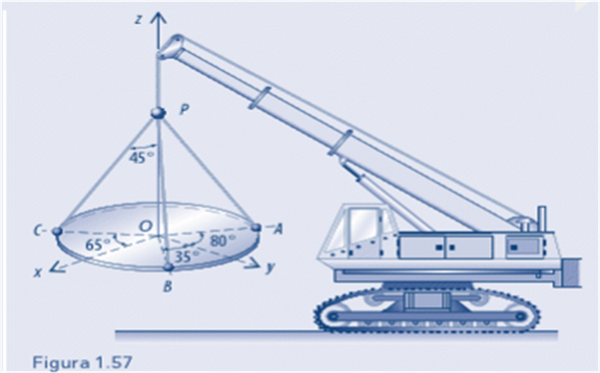

Una grúa suspende una placa circular de acero de 10 cm de espesor que pesa 3 545 kg por medio de tres cables que forman un ángulo de 45° con respecto a la vertical, como se muestra en la figura 1.57.
Determinar:
- a) La tensión en el cable AP, BP y CP . Figura 1.59 Problemas aplicados a la realidad Problemas para resolver con tecnología 0.30 m A 0.80 m por 0.70 m P 2m
1 respuesta
¿
Podrías aclararnos el radio del cilindro de Fe... o lo calculamos considerando que la densidad del acero ( 7.80 Kg/dm^3)... ¿es la densidad un dato?
Nos aclaras que quieres decir..." 0.¿30 m A 0.80 m por 0.70 m P 2m " ...?
el radio no nos lo dieron, seria calcularlo con la densidad del acero como dices, a un que la pregunta a formular es de ese ejercicio es:
Determinar:
- a) La tensión en el cable AP, BP y CP . Figura 1.59 Problemas aplicados a la realidad Problemas para resolver con tecnología 0.30 m A 0.80 m por 0.70 m P 2m, ( y esto de la tecnologia no se que sea solo esta asi el ejercicio)
El planteo no es difícil teniendo en cuenta que tienes que descomponer la fuerza Peso = 3545 Kg. en las tres direcciones espaciales dadas. Si te manejas con los cosenos directores - dado que tienes las tres direcciones bien determinadas) - tendrías como incógnitas las Fx, Fy, Fz para cada dirección y los momentos estáticos. Pensalo así lo analizas y si entras en dudas lo volvés a plantear aquí... no nos molesta...
Para el Radio seria calcularlo con la densidad del acero...
Por otro lado, me parece que los otros datos adicionales que mencionas no pertenecerían a este problema.
Una critica hacia quienes hacen algunas preguntas de "Ejercicios escolares", sin ponerse siquiera a leer el enunciado, no digo ya a tratar de resolverlos y pedir ayuda cuando no lo logran, que en ese caso me parece correcto. Critico a cuando suben la pregunta en una foto....sin leer siquiera si esta completa o no. - Boris Berkov
Si...así parece Boris... - albert buscapolos Ing°
Ahh....que diferencia a cuando teniamos que caminar 20 cuadras a la biblioteca para buscar en un libro los datos y resolver el problema... - Boris Berkov
Si... no teníamos la poderosisima Internet y todo se reducía a leer bibliografía y utiliza una primitiva calculadora electrónica ( creo que era Aurora...) o la famosa regla Nestler con la que teníamos que cuidar muy bien los exponentes... que sino llegabas a cualquier cosa... Sufrimos bastante... pero fue de utilidad... - albert buscapolos Ing°
