Tensiones sobre las fuentes de alimentación de las PC
Quería saber:
1) ¿Para qué sirven las tensiones negativas de los cables azul y blanco de una fuente de alimentación de una PC? Al azul marca -12v y el blanco marca -5v.
Por otro lado me pareció muy raro de que cuando mido el cable blanco en vez de dar -5v me daba 5v.
Aclaro que puse correctamente las puntas de las pinzas en el cable negro le puse la punta negra del tester y en el blanco la punta roja del tester en el tester están bien colocados el cable de las puntas al conector del tester.
2) ¿A qué se deberá que en vez de que marque -5v me marque 5v? ¿Funciona igual la PC usando esta fuente en estas condiciones?
Mucha gente mide solo la tensión de los extremos de las fichas de las fuentes osea solo miden el cable Amarillo y el Rojo
3) ¿Con solo medir estos 2 cables es suficiente para diagnosticar y decir que la fuente anda correctamente? ¿No es necesario medir los otros cables de otros colores?
4 ¿Entre qué valores debe oscilar tanto por encima de la tensión normal como por debajo de la misma los cables de la fuente para decir que la fuente anda correctamente?
3 Respuestas
Te dejo un enlace a un sitio donde te explica sobre las fuentes... y TODAS las tensiones que deberias medir. Claro, depende si tu fuente es AT o ATX. Las nuevas son ATX, las AT son de PC de algunos años atras.
https://compusoftgames.com/que-es-una-fuente-de-poder-y-para-que-sirve/
El cable BLANCO, en algunas fuentes da -5 voltios y en otras no se utiliza. No siempre tiene uso.
Y los valores, para decir "anda bien" deberian estar con una error maximo admisible de solo unas decimas de voltio: O sea que si el 12, te da 12,2 u 11,8 podria pasar... pero si te da 12,7 u 11,2, ya seria para desconfiar de la fuente.
Y si, para diagnosticar correctamente, se deberian revisar TODAS las tensiones que entrega la fuente

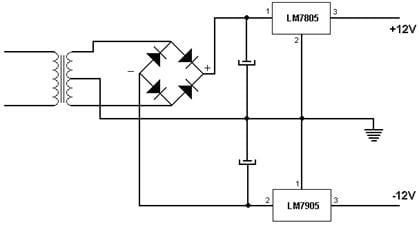

En ocasiones en electrónica se diseñan de manera que hay una tensión positiva y una negativa:
Entre los dos polos además, hay el doble de tensión, 24V en el esquema.
Las antiguas distribuciones de corriente continua en los inicios de la electricidad, funcionaban igual.
Acabo de ver que en el esquema hay un error. Los reguladores son un 7805 y un 7905, entonces deberían dar 5V y no los 12V indicados.
Vd. Se está refiriendo a las fuentes para PC denominadas AT, que se utilizaban con los antiguos procesadores "Pentium". Estas fuentes suministraban +5 y +12 con una considerable capacidad para entregar corriente, y -5 y -12, capaces solamente de una corriente bastante baja, porque solo servían para suministrar polarizaciones entonces necesarias.
2) El cable blanco debe entregar -5 aproximadamente si la fuente funciona bien.
3) Para comprobar la fuente es necesario que las 4 tensiones estén presentes.
4) Estas fuentes regulan muy bien las tensiones +5 y +12 principales, pero no las -5 y -12, que se ven afectadas por la carga conectada a las primeras, y en vacío (sin carga a los +5 y +12) se pueden encontrar bastantes variaciones.

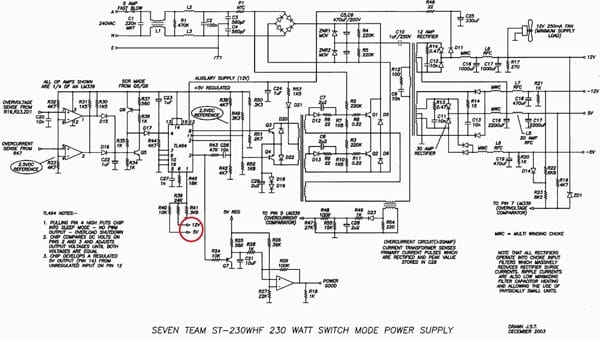

Para que lo comprenda, le incluyo un esquema típico de estas fuentes, y le hago notar con un círculo rojo, que el control de la fuente por el c/i TL494 por la patilla 1, solo tiene conexión con a las tensiones positivas.
Impresionante el esquema de Botijo Antigüo,....(bueno el es especialista en fuentes como ya sabemos) pero me pregunto,... ... ¿comprenderá algo el destinatario?...¿que dirá el preguntador ánte tanto "poderio"? - Super You
