Temporizador sincromecanico pet 104 instalación cableado

Necesitaría saber cómo instalar un temporizador sincromecanico modelo pet 104.

El producto exacto es este

http://www.secuen.com.ar/documentos/86

1 respuesta

Respuesta

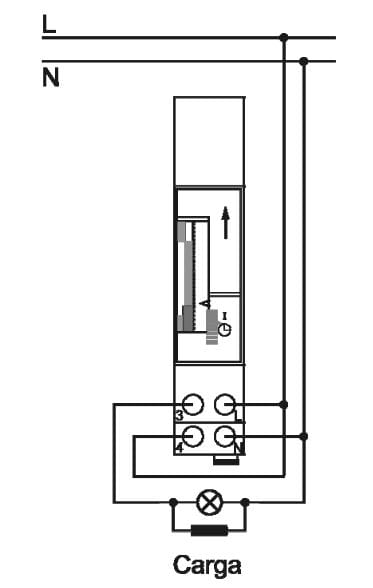

En L y N has de llevar tensión, Línea y Neutro.

Los otros dos contactos, 3 y 4 hacen de interruptor. Es decir, que tienes que conectarlos como si fuera el interruptor de tu circuito.

Si te fijas en el 4 han conectado la Línea, entonces por el 3 sale línea para tu carga o lámpara. Así que tienes que conectar la lámpara a Neutro y a funcionar.
