¿Cómo conectar este motor trifásico?

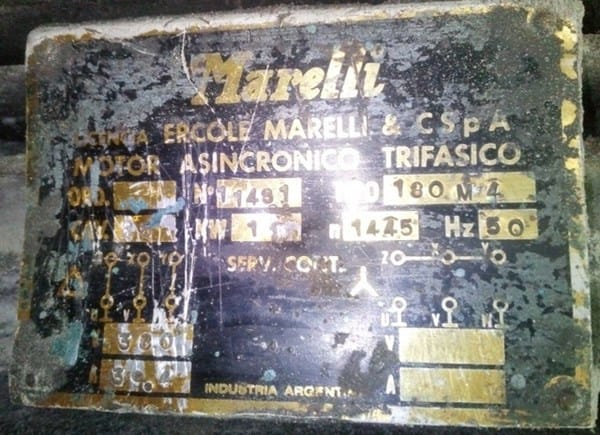

El motor aparentemente de 25hp en la chapa se leen estos datos. Es de una agrumadora. Como debo conectarlo (directo a la red, en estrella, en triangulo, ¿con un tablero estrella triangulo)? Estaba conectado en estrella cuando me lo trajeron. ¿Pero no se como conectarlo?
Tengo bajada trifásica en el taller.
1 respuesta
En la chapa parece que se ha de conectar en triangulo a 380V no se lee bien los 2 cuadros de abajo a la izquierda de la chapa.
Si va a 380V en triangulo en estrella tiene que ir a 660V

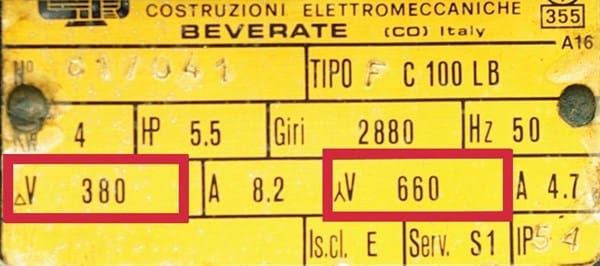

Ves en esta chapa se ve claramente:
A 380V en triangulo y a 660V en estrella.
Según lo que tengas en tu taller tendrás que conexionarlo en estrella o triangulo.
¿Qué tienes 380V en el taller? Entonces conéctalo en triangulo.
En la izquierda abajo dice triangulo 380v 39,4 amp. A la derecha en la parte de estrella no dice nada, en el taller tengo 380, tendría que hacer un tablero de arranque estrella triangulo?
Exacto es lo mejor, con la potencia del motor que arranque en estrella que circulara menos intensidad por las bobinas y luego ya se conecta en triangulo cuando tenga velocidad.
Pero por diseño, ese motor fue construido para utilizar con arranque directo en triangulo.La conexión estrella/ triangulo la podes hacer, pero te disminuirá apreciablemente el par de arranque que se te reduce a menos de la mitad del par nominal... esto puede ser un inconveniente si la maquina debe arrancar con mediana carga y no puede acelerarse como corresponde( o directamente no arranca). - albert buscapolos Ing°
Estoy de acuerdo con Albert Buscapolos: Ese motor no se puede usar en "Estrella/triangulo", ya que casi seguramente tiene ROTOR BOBINADO. Ercole Marelli Argentina CERRO EN 1953, y reabrio años mas tarde como MAGNETI MARELLI. Pero el motor dice "Ercole Marelli", ....asi que ese motor tiene mas de 65 años. - Boris Berkov
Cuando lo compre lo arrancaban y lo usaban siempre en estrella. Por lo que entiendo (por eso consulto) en estrella no entrega su mayor potencia y en la chapita dice conectarlo en triangulo pero el arranque en triangulo consume demasiado. Por eso pensaba arrancarlo en estrella y pasarlo a triangulo. Si estoy confundido por favor corrijanmen. (Para aclarar por si sirve de algo el motor arranca en vacío moviendo una cuchilla, cuando esta en velocidad agrego plástico para que lo muela) - Damian Garcia
Bueno... en esas condiciones de arranque podrías hacer el cruce estrella/ triangulo... si conoces fehacientemente que anteriormente lo utilizaban así.- - albert buscapolos Ing°
