Calculo secciones cableado y calibre fusibles
Me hace falta ayuda para resolver el siguiente problema de electricidad, ya que estudio ingeniería eléctrica y tengo los conocimientos, pero no sé por dónde empezar.

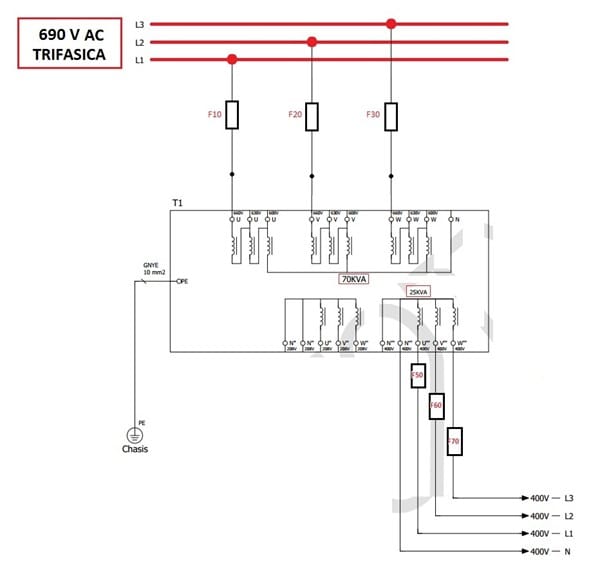

Hay que calcular secciones de cables para trafo de la imagen, tanto para primario como secundario. Y también calcular el calibre de todos los fusibles de la imagen.
Los datos de partida son los indicados en la imagen, el primario alimentado a 690Vac en trifásica y con un devanado de 70KVA. Y el secundario de 400V con un devanado de 25KVA. El devanado de 208V no influirá ya que no tiene conexión ni tampoco se indican KVA.
Todo esto se calculará para una temperatura de operación de 40 grados. Y también para una temperatura de operación de 80 grados para la cual se tendrá que calcular aplicando factor de corrección.
¿Tengo qué calcular primero la sección de los cables?
¿O primero calculo el calibre de los fusibles?
Lo del factor de corrección y temperaturas no sé cómo se aplica ni como se calcula.
¿Alguien me ayudaría a desarrollar y resolver el problema paso a paso porfa?
Debes tener en cuenta que el transformador lleva 2 secundarios, por lo tanto si solo utilizas uno de ellos el transformador nunca funcionará a plena carga.
En este caso el transformador solo consume 25kVA, que en la red primaria serían:
25000 / 690 x 1,732 = 20.9A
Por otra parte, en la salida de 400V las fases son de 230V y el neutro 0V (Y en la de 208V las fases son de 120V).
1 respuesta más de otro experto
No sabemos de que manera te están enseñando el tema, ni sobre que base de normalización trabajan.
Igualmente van algunas líneas generales:
El tansformador Y/Y utiliza dos de sus bobinados.
Corriente primaria a plena carga= 70000 / 1.732 x 690 = 58.6 A
Corriente secundaria a plena carga = 25000/ 1.732 x 400 = 36 A.
Son tensiones y corrientes bajas. Se pueden intercalar - tanto del lado primario como secundario - fusibles de alta capacidad de ruptura (A.C.R.) Norma IEC 60269 ( identificados aquí como NH). Vienen fabricados para corrientes hasta 100 A.
Esos valores de corriente son los de partida que tomas como condiciones de referencia.
Ahora debes seleccionar los calibres del conductor/ fase. No das más datos así que tomas un conductor al aire libre( aislado).
Para las secciones de los cables podes estimar en base a las condiciones de referencia de cada fabricante. Aquí siempre debes acudir a las tablas y folletos que proporciona cada fabricante. Te doy un caso:
POr ejemplo tomando como condiciones de referencia 30°C... para conductores individuales al aire libre que trabajen a temperatura máxima de 70 °C ( esto te lo condiciona el tipo de aislante)………. Los factores de corrección por temperatura serian:
40° ....................0.82
65° .....................0.35
Para los cables lado primario... I max. = 58.6 A ...
De la Tabla de Secciones podes estimar un calibre de conductor primario de 10 mm^2………………….pero para trabajarlo para T. ambiente=40°C la corriente
No deberá exceder de los 0.82 x 58.6 = 48 A ……………….. Luego el calibre del fusible lo dimensionas de acuerdo con esta cifra de corriente máxima.
Si lo haces trabajar a 60°C ambientales el coeficiente baja 0.35 con lo que el fusible correspondiente lo buscarías en base a 58.6 x 0.35 = 20 A aprox.
Para el lado secundario procederías igual.
Resumiendo: Todo depende de las Tablas que el fabricante de los conductores provea para el tipo de cable que elijas y de la Temperatura de referencia para la que estén confeccionadas.
.
Correcta tu observación David... El calibre del fusible lado primario será proporcionalmente menor. Sdos. - albert buscapolos Ing°
