Física, circuitos. Ejercicio práctico. Tengo dudas acerca de la resolución del ejercicio

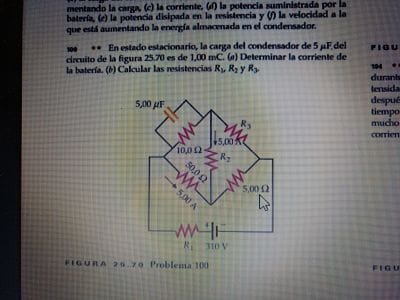

No sabría cómo resolver el ejercicio adjunto, es sobre circuito RC.

Muchas gracias.

2 Respuestas

Respuesta
4

Empiezo por el condensador.

Sabiendo que Q = C x V, 10^-3 = 5 x 10^-6 x V, V = 200 V. Esta tensión sobre la resistencia de 10 Ohm en paralelo con el condensador, hacen que circule por esta resistencia una corriente de 200 / 10 = 20 A.

La tensión sobre la resistencia de 50 Ohms, si circulan por ella 5 A será de

50 x 5 = 250 V.

Esto significa que la resistencia R2 está sometida a una tensión de 250 - 200 = 50V, y si circulan por ella 5A, vale 50 / 5 = 10 Ohms.

Por la resistencia de 5 Ohms circulan 5 + 5 = 10A. y soporta una tensión de      5 x 10 = 50V. esto significa que en la diagonal que va a la pila, hay 250 + 50 = 300V.

Por la resistencia R3 circulan 20 - 5 = 15A, y soporta una tensión de 300 - 200 = 100V, y por lo tanto R3 = 100 / 15 = 6,666 Ohms.

Por la resistencia R1 circulan 15 + 10 = 25A y por lo tanto soporta 310 - 300 = 10V, y su valor 10 / 25 = 0,4 Ohms.

Respuesta

Ejercicio integrador de Leyes de Kirchoff. Muy claramente resuelto. Va mi voto.
