Modulación por anchos de impulsos o pwm explicación

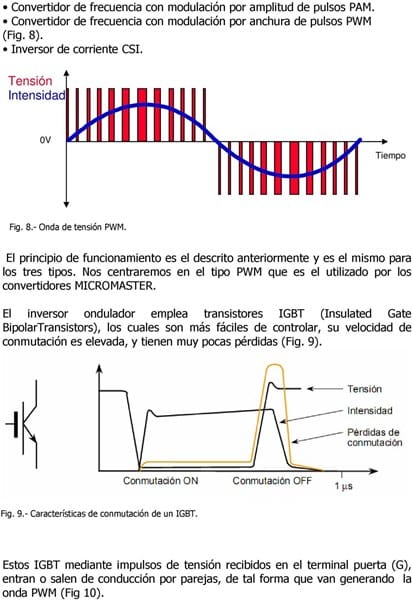

Lo primero... una imagen: (Pido disculpas al que se la robe de internet!)

El dibujo es para una sola onda senoidal... para la trifasica, es lo mismo, pero repetido por tres y defasados siempre 120 grados.

La complejidad de eso es grande (o muy grande...), pero vamos a lo simple:

El variador, recibe alterna (monofasica o trifasica), la rectivica y filtra transformandola en la tension de continua que se ve en el dibujo inferior, en rojo (el valor de pico). Ese valor de pico, tambien se regula mediante un rectificador controlado a la entrada... pero olvidate de eso, y tomalo como "Valor de corriente continua rectificada y filtrada"

La alterna, se forma en base a la suma de pequeños pulsos, como se ven en rojo, que son mas delgados al principio y final de la onda, y mas gruesos al centro (pico) de la onda. Si uno hace el calculo matematico de "Valor medio" y "Valor eficaz" de todos esos pulsos, en base a lo que matematicamente serian las "Series de Fourier"... nos encontramos que la resultante final se parece a una onda senoidal. Mas perfecto sera el parecido, cuanto mayor sea la cantidad de pulsos en la que los subdividimos.

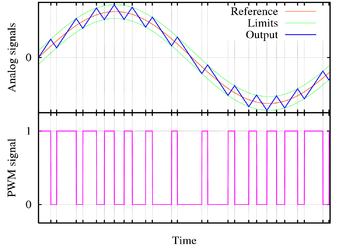

Ahi te muestra como los pulsos formando toda la senoide, pero en realidad forman el "Semiciclo positivo" y el "Semiciclo negativo" en forma separada, tal como se ve en este otro diagrama: (Tambien le pido disculpas al que le robe el diagrama!, jaja)

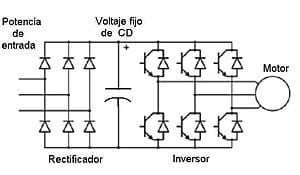

Y esos pulsos se logran mediante un circuito llamado "Puente", que para el trifasico adquiere esta forma:

Como ves, las tres fases estan saliendo de la misma corriente continua. Si uno quiere medir con un multimetro, puede llegar a medir cualquier cosa... pero al motor, que es una carga inductiva, lo engañamos y le hacemos creer que esta recibiendo tres fases!.

El dia que los motores se vuelvan inteligentes y se den cuenta del engaño... perdimos.

Ahora... controlar todo eso de arriba, que parece simple en una descripcion, requiere de un complejisimo circuito de control, con un microprocesador casi tan potente como el de una netbook, ya que debe realizar miles de calculos por segundo para mantener esa onda estable, y lo mas parecida a una senoide perfecta que sea posible, ademas de controlar las corrientes y mantener fija la relacion voltaje/frecuencia.... que esa la pase de lado para no confundirte.

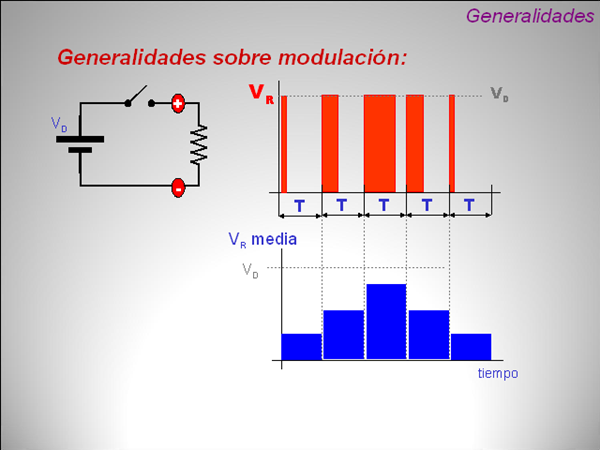

Otro dibujo, mas elemental, pero tal vez mas simple de "ver" como se forma la senoide

Vale, entonces el variador lo que hace es la entrada de corriente alterna la convierte en corriente continua mediante un puente rectificador de diodos y tras esto un procesador modula las ondas senoidales en impulsos con ondas negativas y ondas positivas creando una falso ciclo y haciendo creer al motor que le esta llegando corriente alterna así pues cuanto más rápido finalize los ciclos de las ondas aumentara la velocidad del motor ¿es así el proceso?

La primer parte de tu interpretacion, totalmente correcta. Salvo que ahora que la comprendiste agregamos que no es un "simple puente de diodos", sino un "puente controlado", para poder regular el valor de tension continua que se obtiene. Eso no cambia nada del resto.

La segunda, me dejas dudas sobre como lo interpretaste, asi que aclaro: Los pulsos se repiten en forma ciclica... y la frecuencia con que se repiten esos pulsos, es justamente la "Frecuencia de salida del variador".

Si lo interpretaste asi, es correcto.

De paso, nos vamos atras con tu pregunta anterior: Ahi ves a todos esos pulsos finos y rapidos... que son los que generan armonicos de frecuencias bastante altas, capaces de interferir con circuitos de comunicaciones o circuitos electronicos cercanos, si no se filtran adecuadamente.

Si para mi la salida del variador es una falsa A.C. que en si es una corriente continua en la cual la onda senoidal cambia de positivo a negativo creando esa falsa A.C. y que dependiendo la finalización del ciclo de esa onda crea que valla más rápido o más lento el motor

Digamos "de la velocidad con que se repiten esos pulsos", y estamos de acuerdo.

¡Gracias! Por la explicación y como lo argumentas
