Como conectar un receptor externo a un motor motorline rosso evo
Como debo conectar los cables en un motorline rosso evo para conectar un receptor universal rx-2. Para poder añadir mas mandos de garage
2 respuestas

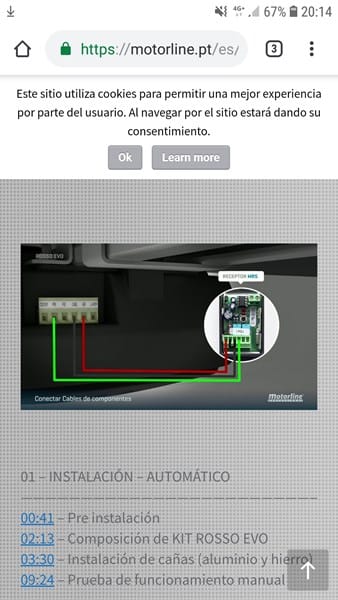

No se si así seria correcto .no lo entiendo bien si alguien me lo puede explicar..
Según tienes en el esquema el cableado es fácil de hacer. ¿Qué es lo que no entiendes?

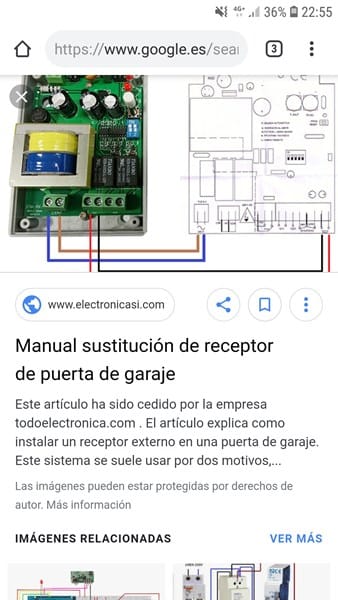

Este seria el receptor lleva 4 cables 2 a la corriente y dos para conectar.mi pregunta es la corriente la cojo directa de la línea o van también al cuadro del motor.y los otros dos no se en que salida conectarlos... el motor tiene 6 entradas la 1 door 2 pb 3 pe 4 gnd 5 +24 6 lamp... a cual deberían ir conectados...
Hay que dar más explicaciones en la pregunta para que alguien a muchos kilómetros no tenga que elucubrar con, que es lo que tienes y que es lo que quieres.
En principio parece que tienes un motorline y le quieres poner otro sistema de mandos a distancia.

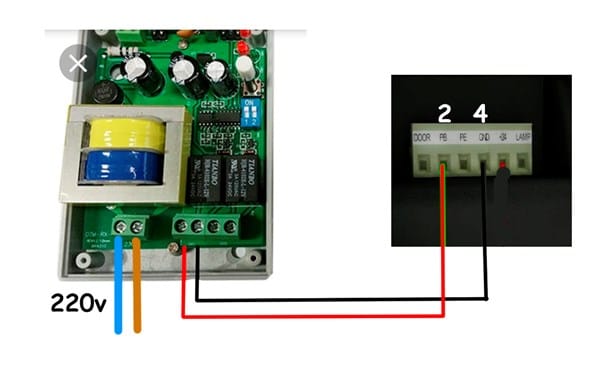

¿El qué has comprado es el que has puesto hoy que no el que pusiste ayer? Si es así, las conexiones son estas:
Los 220v llevaselos de donde mejor te venga.
Si es el de hoy ese mismo.. y los de la corriente los podría poner en el+24 y gnd o seria mejor directo a la corriente...
El receptor que has comprado se alimenta a 220 v de corriente alterna si no me falla la vista, compruébalo.
Si es así, directo a la corriente.
