Instalación Toma de Corriente en cableado antiguo

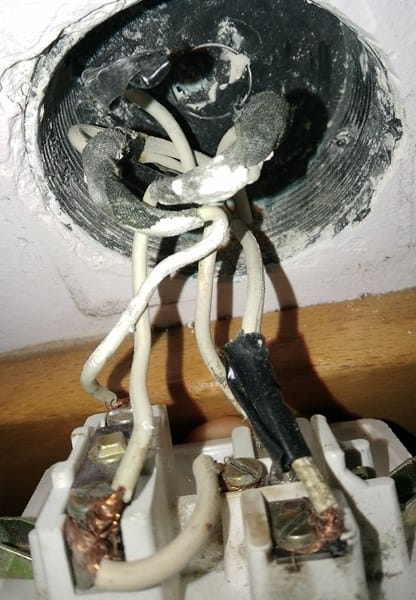

Vivo en un departamento antiguo (+30 años) donde el cableado nunca ha sido cambiado. Quiero intalar una toma de corriente com Fase 1, Fase 2, y Toma de Tierra, pero en los antiguos enchufes hay 5 cables, ya que también traían consigo interruptores de la luz. En resumen, los cables son:
Blanco 1: Conecta con el interruptor de la luz por debajo
Blanco 2: Conecta con el interruptor de la luz por arriba
(Trozo de Cable): Conecta El interruptor de la luz con el enchufe
Blanco 3: Conecta con el enchufe por arriba
Blanco 4: Conecta con el enchufe por debajo
Blanco 5: No está conectado.
Como los enchufes antiguos son bifásicos, supongo que el cable que no está conectado es la conexión a tierra. Pero no quiero arriesgarme a quemar el cableado. ¿Qué puedo conectar a cada cosa? Quiero poner una Base Schuko de Empotrar (Modelo 15KDE81A-223).
3 Respuestas
El problema que vas a tener es que en esa caja no te va a caber un shucko y un conmutador. Si quieres anular el conmutador e instalar solo el enchufe shucko tendrías que:
1) Eliminar el cablecito pequeño que une el conmutador con el enchufe.
2) El cable de arriba del conmutador (el que lleva un trozo de cinta aislante negra) lo conectas junto con el cable de arriba que llega al enchufe viejo en uno de los bornes activos del shucko.
3) El otro cable de abajo del conmutador lo dejas bien aislado.
4) El cable de abajo del enchufe viejo lo conectas en el otro borne activo del shucko.
Habría que comprobar si realmente el otro cable que tienes en la instalación es tierra, pero para que te funcione el enchufe sería suficiente con lo que te he indicado.
¿Una pregunta la foto que subistes es un toma con interruptor? ¿Osea interruptor y toma corriente junto?
Si, los cables de la derecha son los del interruptor
¿Ahora solo quiieres colocar un tomacorriente y nada más?
Conecta los cables de la izquierda de la foto a la toma shucko. No creo que tengas tierra en esa instalación.
Yo tengo el mismo enchufe+interruptor junto y viejo! ¿Puedo susbtiuirlo por un enchufe + interruptor de los nuevos? Gracias - Nuria Fernandez
