Cuántos tubos corrugados por circuito
En el cuadro eléctrico tengo los circuitos de cocina, zonas húmedas, alumbrado, enchufes y demás...
Si yo de un térmico de 16 que digamos salen los cables de 2.5 para cada enchufe de la casa fuera de cocina y baño lo llevo todo por un solo tubo...
El recorrido sería:
Térmico de 16 -----> Primera caja de registro general -----> Segunda caja de registro (aquí ficha de empalme a cada enchufe y para la siguiente caja) ------> Tercera caja de registro (ficha empalme...
Es decir, sería UN SOLO TUBO del térmico a la caja general donde empalmarian todos los. Enchufes, y un solo tubo a cada caja de registro, incluso uno solo si va de. Una caja a otra.
Esto está. ¿Bien o habría que separar más ese circuito y no empalmarlo tantas veces? Es que me parece poco para todos los enchufes de la casa la verdad.
2 Respuestas
1 corrugado por cada circuito
Deberás de poner varios tubo corrugado hacer posible como dice el compañero 1 por cada circuito.

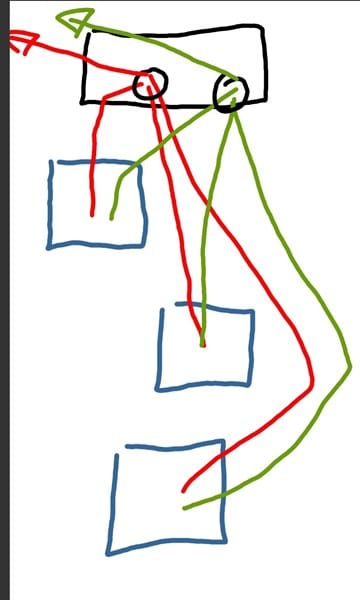

Digamos que si la caja negra es la general que va a continuación del cuadro, cada caja de cada habitación llevaría un tubo independiente para cada circuito.
Y se empalmarlo pues todos los enchufes de una habitación en la caja propia de la habitación, y ya con uno solo irían a la general, donde vendrían los mismos de cada caja y se empalman juntos para llegar con uno solo al cuadro, algo así como un árbol
Si
