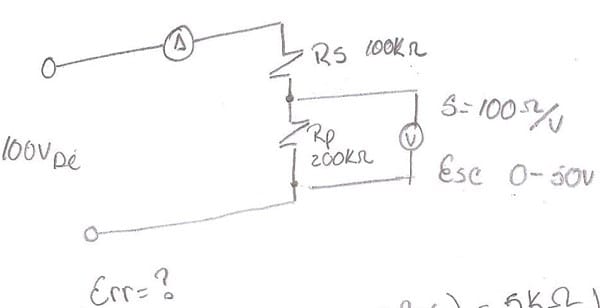

Me piden que calcule mediante el método de voltimetro-amperimetro. El error en este circuito
¿Como se haría este ejercicio. Mediante el método anteriormente mencionado teniendo la sensibilidad del voltimetro y la escala?
1 Respuesta
Segun se interpretaria, te estarian pidiendo el error de la tension medida sobre R(p).
No te indican nada respecto al amperímetro. Supondríamos que el amperímetro es exacto.
La tension que teoricamente debe caer sobre la Rp seria.........V(Rp) = I x Rp = (100V/ 300.000 ) x 200.000 = 66.66 Volts.
El voltímetro tiene una sensibilidad de 100 ohm/volt ... luego en la escala de 0 - 50 V al medir estará agregando a la R(p) una resistencia en paralelo de 100 ohm/V x 50 V = 5000 ohms.
La resistencia equivalente - sobre la que estarías midiendo realmente - seria...
200 K x 5 K / 200 K + 5K = 4.878 K
Luego la medicion con tal instrumento te esta dando una caida de:
V ( medida) = ( 100 / 104878 ) x 4878 = 4.65 Volts
El error seria de ( 4.65 - 66.66) / 66.66 = 93%
Resumiendo: ese voltímetro tiene una sensibilidad muy baja para realizar la medición en ese circuito..... el instrumento te esta influyendo sobre el circuito original falseando totalmente el resultado.
¡Gracias! . Como le dije antes usted es excelente
Ahora que lo veo. de donde sale el 300k que esta en V(Rp) = I x Rp = (100V/ 300.000 ) x 200.000 = 66.66 Volts.
ya vi
No sorry no vi. Por favor explíqueme de donde sale el 300k
Para obtener la corriente I haces: I = V/R = 100 / ( 100000 + 200000) .= 100/ 300.000.............
Luego seguis: ............V(Rp) = I x Rp = (100V/ 300.000 ) x 200.000 = 66.66 Volts.
ah ok gracias
¿Cuál fórmula utilizaste para llegar a v medida? No entiendo de donde sale ese 104878
V ( medida) = ( 100 / 104878 ) x 4878 = 4.65 Volts
Vmedida = (Tensión aplicada / resistencia total) x Resistencia paralelo equivalente entre la real y la del instrumento.
Tension aplicada = 100 volts
Resistencia total ( con el voltimetro conectado) = 100 k + paralelo entre (200 K // 5000 ohms)
Resistencia total = 100000 + 4878 = 104878 ohms.
Luego tendras (Tension aplicada / resistencia total) = (100 / 10487) = 0.00095 A circulantes por el nuevo circuito.....................que te dan la caida = 0.00095 x 4878 = 4.65 volts .........que seria la tension que te mide ese instrumento.
