Calculo del valor de un condensador

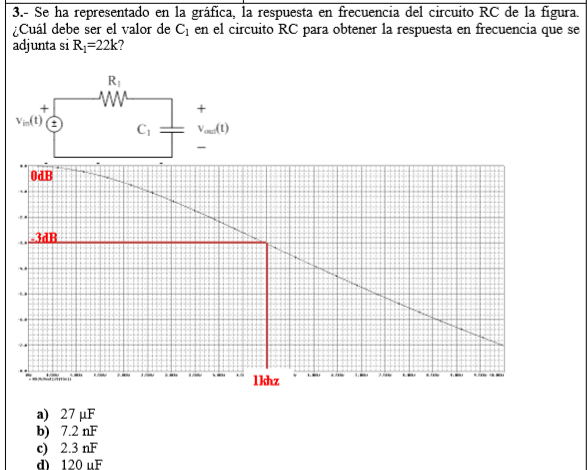

Necesito ayuda con el siguiente ejercicio. Mi duda es que no entiendo como interpretar la gráfica.
1 respuesta
Respuesta de albert buscapolos Ing°
2
La curva que te dan corresponde a un filtro pasabajos. Frecuencia de corte = 1000 Hz. Atenuación = -3 dB... Lo interpretarías como la pendiente de la asíntota ... -3 dB cada 1000 Hz.
Pero La capacidad pedida a podes hallar directamente ( definición de frecuencia de corte) :
C= 1/ 2pi x R x Fcorte ......................= 1/ 6.28 x 22000 x 1000 = 7.2 x 10^9 Fd .....(Respuesta b).
No soy Electrónico. Desearía que algún experto Electrónico aclare algo más sobre este filtro pasabajos, si fuese necesario.
Exacto. Tampoco soy electrónico, pero está muy claro como lo has expuesto. Haciendo igual la reactancia capacitiva del condensador a la resistencia del circuito se igualan las tensiones en los dos y, como se desfasan 45º respecto a la tensión de entrada, la tensión en el condensador es el 70% de la de entrada y la potencia en el circuito se reduce a la mitad, osea 3 dB - vicente14
Gracias Vicente, cuando estudiaba siempre me agrado esto de las curvas de los amplificadores, que se modelizaban por una zona más o menos extensa, ancha de ganancia constante y los extremos de banda con las frecuencias de corte y con las asíntotas, y las relaciones de crecimiento y caída. Un abrazo y cuidate mucho Vicente14... - albert buscapolos Ing°
