¿Cómo puedo solucionar la instalación del Conmutador?
He hecho la siguiente instalación en el salón y pasillo. El interruptor 1 enciende la luz del salón y va a otra llave con dos interruptores (interruptor 2), el interruptor de la izquierda enciende la luz del salón y el de la derecha la luz del pasillo. El interruptor 3 enciende la luz del pasillo.

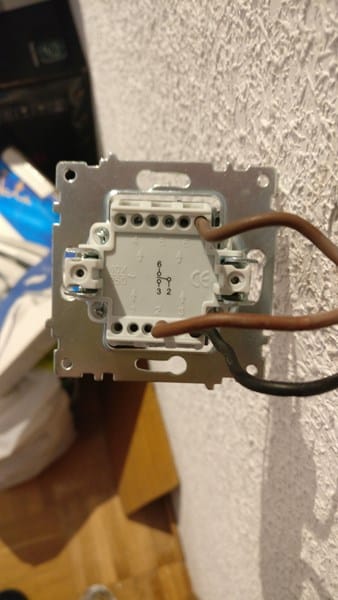

Foto Interruptor 1

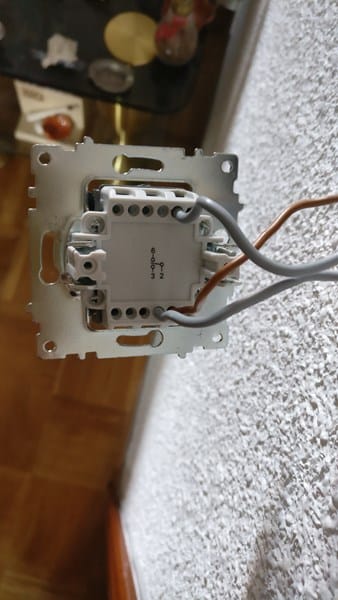

Foto Interruptor 2

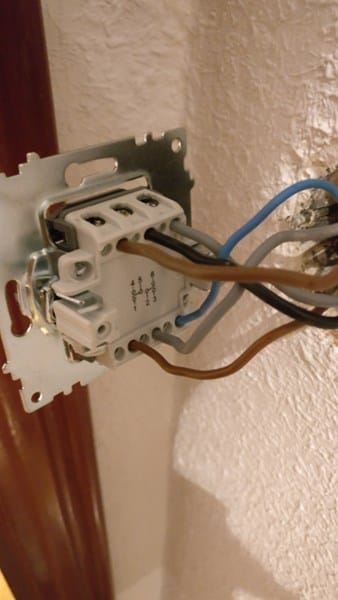

Foto Interruptor 3
Bien, pues con esta instalación, enciendo en el interruptor 2 apago en el interruptor 1 pero si quiero volver a encender desde el interruptor 2, no puedo. ¿Qué estoy haciendo mal?
No se ve muy bien el cableado del conmutador 2, pero por lo que dices solo puede ser una cosa yes un cable mal conectado, seguramente en el 2 que tienes un pequeño lío de colores en los cables
Gracias por la ayuda,
abajo están el azul al 3 y gris al 2
Revisa el 1 y 3 como te ha dicho Rober, tienes los cables al revés
1 respuesta más de otro experto
Foto 1: Cables de abajo al revés, gris al 3 y marrón al 2.
Foto 3: Cables de abajo al revés, marrón al 2 y negro al 3.
Foto 2: No se ve bien, si puedes hacer otra foto desde otro punto de vista. En principio marrones están bien. Y negro y gris de arriba también bien. Azul y Gris, a falta de ver una nueva foto, probar y si no van invertir.
Gracias por la ayuda,
abajo están el azul al 3 y gris al 2
Pero no se ven los números del esquema impreso.
Posiblemente estén bien.

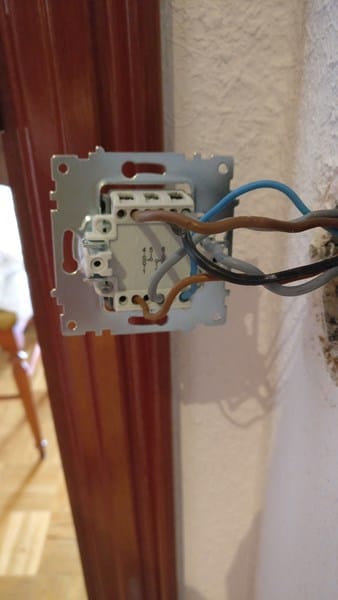

Aquí se ve el esquema. Gracias.
Cambia el azul y gris de abajo y ya lo tienes.
