Como resolver circuitos en serie,paralelo y mixto
¿Cómo resolver este circuito mixto?
Mi duda es como saber el valor de cada resistencia de la forma como esta planteado
1 respuesta
Respuesta de albert buscapolos Ing°
1
El valor de cada resistencia es facil porque te dicen que R11 = 3 ohms = R1/11
Luego ......R1= 33 ohms.

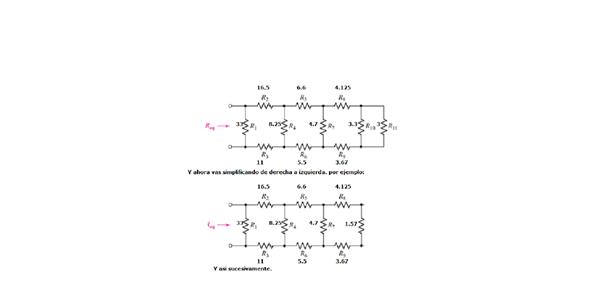

Ahora dibujas toda la red escalera con los valores de cada resistor porque ya conoces R1 = 33 ohms.
Si la dibujas entera te quedaría algo así:
A mi me dio Req. = 16.7 ohms. Si tienes otro resultado volvés a consultarnos.
