Problema hidráulico con termo eléctrico
Hace unos meses me dijo mi madre que el termo eléctrico de su finca le fugaba agua por varios sitios (no me supo decir por dónde exactamente) y le cerró las llaves de paso. El caso es que he podido subir este finde a verlo y he cambiado la llave de paso de fría porque no cerraba y la válvula de seguridad porque también fugaba, pensando que se trata de un tema de presión elevada a la entrada de la finca (creo que no tiene reguladora en la toma principal y en algunas fincas cercanas han tenido problemas similares de sobrepresiones). Además, la salida de la válvula de seguridad la conduciré con un tubo nuevo hasta el desagüe del fregadero, porque me da que el que entra en la pared estará obstruido en algún punto...

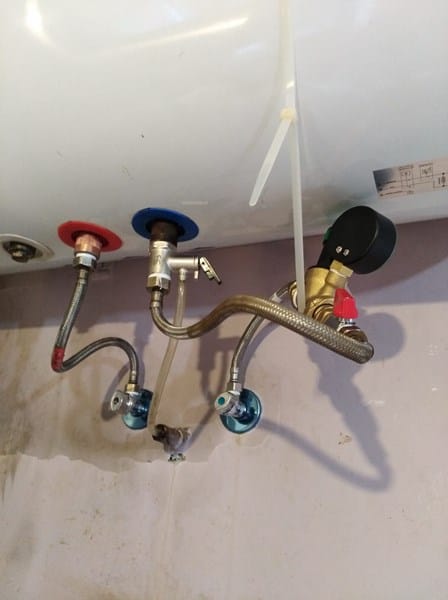

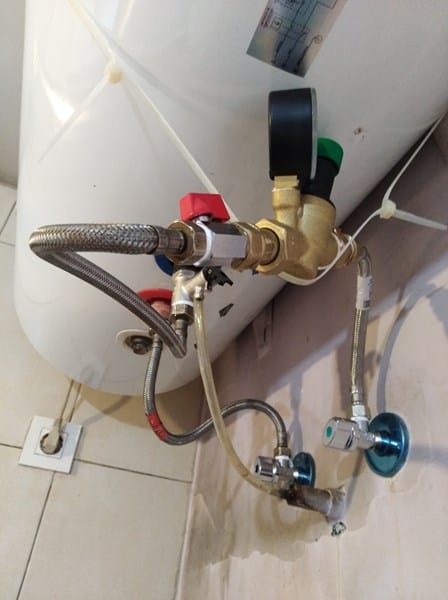

El caso es que he visto que el termo soporta máximo 8 bar, así que por si acaso le he colocado una reguladora a la entrada, modelo D04FM-1/2 (https://www.proinco.es/electrovalvulas/7878-valvula-reductora-d04fm-12-honeywell-4019837146610.html ), con un manómetro y una llave de paso posterior para hacer la regulación. Le he puesto un manómetro y la he tarado según las instrucciones en unos 4,5 bar. He montado todas las conexiones y he ido abriendo y cerrando los grifos de agua caliente para terminar de sacar el aire (ahora mismo funcionan todos correctamente), el termo calienta el agua hasta la temperatura deseada y corta, pero el problema es que veo que, poco a poco, la presión va aumentando, hasta llegar a pasar de los 6 bares, momento en el cual le alivio un poco desde la válvula de seguridad, la dejo en torno a esos 4-4,5 bar, y veo que en unas pocas horas ha vuelto a aumentar. En las fotos se ve que he probado a cerrarle un poco la entrada de agua, pero con el mismo resultado.
¿A qué puede deberse esto cuando precisamente la especificación de la reguladora es que te mantiene la presión de consigna en la salida? ¿He hecho algo mal en el montaje?
Gracias de antemano y un saludo.
4 respuestas
Pienso que la información del enlace te puede ser muy útil para tu caso. Yo instalaría el reductor de presión a la entrada de la traída de la vivienda para mantenerla por debajo de 4 bar y luego instalaría un vaso de expansión en la entrada del agua fría tal y como indican en el enlace.
Muchas Gracias por el enlace! Lo tendré en cuenta y lo preparo para este finde
Buenas de nuevo. lo de la válvula reductora va a ser un poco complicado, porque en la acometida principal no hay espacio. Tal vez tenga que acabar poniéndolo al lado del termo, pero con un tramo de latiguillo de 3m enrollado entre uno y otro...
por otro lado, he cogido un vaso de expansión de 12l (https://www.manomano.es/p/vaso-de-expansion-hidroneumatico-para-acs-y-solar-de-12-litros-de-cabel-15891667?product_id=16211463#/), y a la hora de montarlo, me surge una duda, tal vez absurda, pero por si acaso... tengo claro que va en posición vertical, pero importa mucho hacia dónde ponga la toma de agua? entiendo que hacia abajo es mejor para evacuarla completamente, pero en mi caso, por disposición, me vendría mejor que la toma de agua viniera desde arriba. E internet he visto configuraciones de ambas formas. Influirá en su comportamiento??
Muchas gracias por la respuesta!

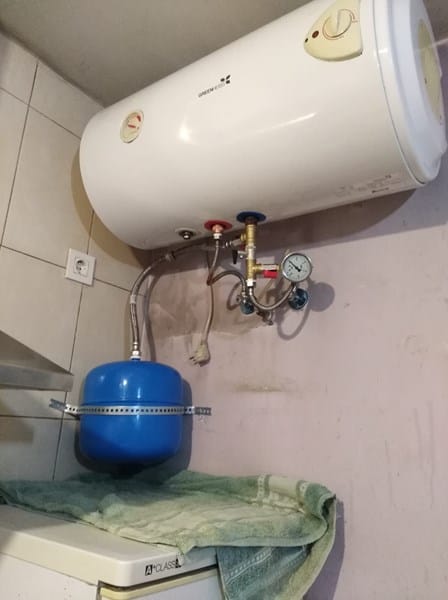

A la vista de los consejos, está tarde he hecho otra prueba con un vaso de expansión, desmontando la reguladora. Desde la toma de agua fría, va a una T con una manómetro que mide la presión de llegada, válvula de seguridad, otra T para el vaso de expansión y finalmente la entrada al termo.
La cuestión es que, tal y como está en la foto, abro la llave de paso del agua fría, la de la caliente, los grifos de caliente de la casa y tras un rato llenando el termo y sacando el aire del circuito, van saliendo por todos ellos. En ese momento voy cerrando desde el más bajo al más alto y, cuando está lleno, la presión de entrada (según el manómetro de la entrada) no para de subir 3, 4, 5, 6 kg, y cuando he visto que pasaba de 8,5kg he cortado la llave de entrada y abierto en grifo para aliviar por si la liaba.
Se os ocurre alguna explicación? O algo he hecho mal en el montaje (que es muy probable), o la presión de entrada es altísima (y va a ser difícil montar una reductora en la acometida principal por cuestión de espacio) o el termo está roto.
Gracias y un saludo.
¿Has probado a medir en otra toma de la casa cual es la presión que tienes en la vivienda?
Con un latiguillo y el manómetro que tienes podrás realizar un medidor casero de presión.
Podría ser algo parecido a esto:
https://m.youtube.com/watch?v=wzTtt233VyE
No se a cuanto esta tarada la válvula de seguridad que tienes pero actualmente creo que el limite esta fijado en 7, por lo tanto nunca debería de poder haber llegado a 8,5 como indicas.
En principio el montaje parece correcto pero tal y como te indican en el enlace que te deje "... el vaso de expansión debe colocarse siempre en posición vertical y debe tener 0.5 Atm menos que la red de agua fría...". En tu caso tu vaso de expansión viene precargado a 2 bar, según indican en las características del misml, por lo que seguramente el vaso de expansión esta muy por debajo de la presión de entrada. Por ello lo de conocer la presión de entrada a la vivienda y lo de poner la reductora de presión en dicha entrada para asegurarte que toda la vivienda esta a la misma presión correcta. Yo, en mi vivienda la tengo instalada a seguir del contador, en la propioa caja de medida.
Pienso que es indiferente que la entrada al vaso de expansión se haga por abajo o por arriba siempre y cuando este en intentar vertical aunque para eso igual te pueden concretar más los compañeros Fontaneria Gasanz. Jorge o Instalaciones Arribas
Muchas Gracias por toda la ayuda.
Intentaré preparar el latiguillo que me dices y tomar en otro sitio. Como bien dices, el vaso tiene bastante menos que el resto de la red, por lo que, en el momento en que empieza a subir, el vaso se llena rápido y la presión sigue subiendo; la razón por la que esta última vez la válvula no llego a abrir es porque he probado con una de seguridad tarda en 9kg, pero no le dejé acercarse a tanto por si acaso... En cuanto a la reductora, que para mí todo el problema viene por una presión excesiva (se trata de una vivienda en el campo, rodeada de zonas de regadío, donde entiendo que las presiones serán mayores), es que instalarlo después del contador y la llave de paso general va a ser bastante complicado, ya que no hay apenas espacio (la semana que viene le comentaré a un fontanero, a ver si ve alguna posibilidad).
Os voy contando con lo que vaya consiguiendo.
Siempre puedes utilizar este tipo de válvulas de escuadra para economizar al máximo el espacio.
https://fontasumi.com/valvulas-agua/50762-valvula-de-esfera-bh213-salida-antirretorno-3-4-1-dn20-bahisa.html
Estoy con mis compañeros: la reductora de presión a la entrada de la vivienda, y tampoco tiene que estar a 4,4 bar. Con 3 suele haber suficiente.
Por otro lado, aunque estrangules mucho el grifo de entrada del agua, jamás conseguirás reducir la presión de la linea con el agua en reposo. Lo único que consigues es una estrangulación del paso reduciendo el caudal, pero en el momento que no haya consumo, la presión será la misma.
Muchas gracias por la respuesta!
A la vista de los consejos, está tarde he hecho otra prueba con un vaso de expansión, desmontando la reguladora. Desde la toma de agua fría, va a una T con una manómetro que mide la presión de llegada, válvula de seguridad, otra T para el vaso de expansión y finalmente la entrada al termo.
La cuestión es que, tal y como está en la foto, abro la llave de paso del agua fría, la de la caliente, los grifos de caliente de la casa y tras un rato llenando el termo y sacando el aire del circuito, van saliendo por todos ellos. En ese momento voy cerrando desde el más bajo al más alto y, cuando está lleno, la presión de entrada (según el manómetro de la entrada) no para de subir 3, 4, 5, 6 kg, y cuando he visto que pasaba de 8,5kg he cortado la llave de entrada y abierto en grifo para aliviar por si la liaba.
Se os ocurre alguna explicación? O algo he hecho mal en el montaje (que es muy probable), o la presión de entrada es altísima (y va a ser difícil montar una reductora en la acometida principal por cuestión de espacio) o el termo está roto.
Gracias y un saludo.
¿Ha ido subiendo la presión a medida que se calentaba el agua?
¿Qué presión de aire tiene el vaso de expansión desconectado del termo?
En frio y con los grifos de la casa cerrados, ¿cuál es la presión del agua de la red?
