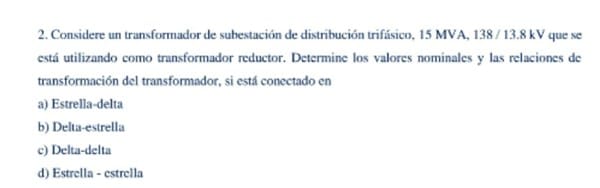

Determine los valores nominales y las relaciones de transformación del transformador
solucionar y marcar la alternativa correcta para el problema dado
1 respuesta
Respuesta de albert buscapolos Ing°
2
Estrella/delta……….15 MVA……..Reductor 138 / 13.8 Kv……rel.grupo=(1/V3) N1/N2 = 10/ V3 = 5.77
……I1 = 15 MVA/138 Kv = 108.7 A …….……..I2= 5.77 x V3 x I1 =1087 A
Delta/ estrella ……..15 MVA …..Reductor 138 / 13.8 Kv ……rel. grupo = (V3) N1/N2 = 17.32
……I1 = 15 MVA/138 Kv = 108.7 A ………….……..I2= (17.32 /V3) x I1 =1087 A
Grupos reductores de conexión estrella/ estrella y delta/delta
Como primario y secundario están en estrella o delta ambos, la relación de transformación del grupo será directamente la relación entre el número de espiras por fase = N1/N2.
