Duda en conectar un calentador por conducto ( viene sin cable para enchufar ).
Hola, pedir disculpas de antemano por si no es la sección correcta para este tema pero soy nuevo en el foro.
La cuestión es que he comprado un calentador de conducto y es un producto que viene sin cable para enchufarlo a la corriente para que tu mismo le pongas la medida que necesitas.
El problema surge cuando veo que tiene entrada para 2 cables y en las instrucciones dice que hay 2 maneras de montarlo.
<1. Calentador eléctrico con un elemento eléctrico y el suministro de una sola fase.
<2. Calentador eléctrico con 2 elementos eléctricos y suministros de una sola fase.

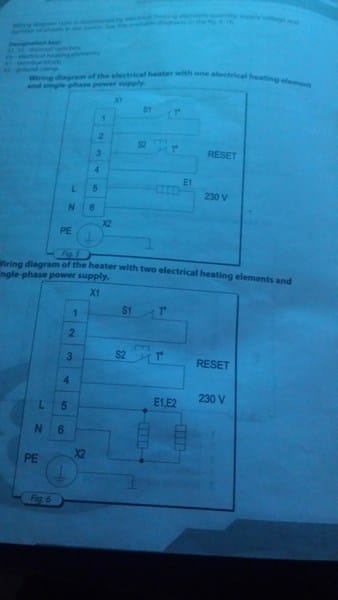

Dicho estos adjunto la imagen que hay en libro de intrucciones. (diagrama electrico)
Del numero 1 al 6 representa una regleta y e conseguido que funcione enchufando en 5 y 6 pero creo que solo enchega un elemento y quiero que se enchegen los 2.
Haver si algun experto podria decirme donde conectar los 2 cables para que se encienda los 2 elementos. ( es la imagen de avajo [fig.6] en la imagen )
2 respuestas
Respuesta de javichin5555
Si te fijas en el esquema eléctrico, cuando se refiere a 1 elemento o 2, se refiere a las resistencias eléctricas
Solamente conectando alimentación entre los bornes 5 y 6 ya alimentarias las 2 resistencias si las tiene montado el termo
Respuesta de Lara ..
Efectivamente es la figura de abajo, entre el 5 y el 6 ya funcionan las dos resistencias
