Ayuda para Realizar conexión con interruptores termomagnéticos para ducha eléctrica

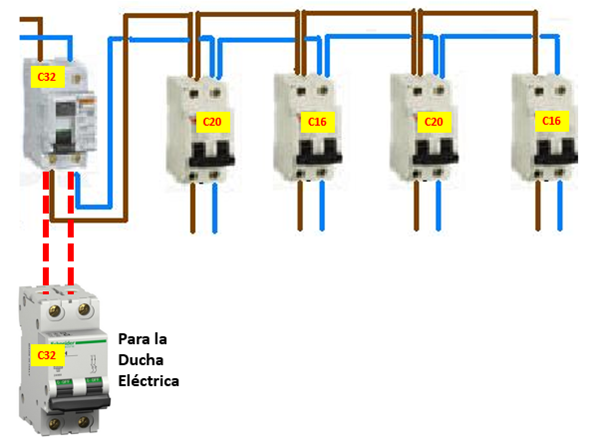

Tengo solo disponible una Caja de interruptores termomagnéticos la cual la principal es de 32 A de capacidad y este deriva para 4 interruptores más: 20 A y 16 A (para 1 habitación) y otras igual de 20 A y 16 A para la 2da habitación ( son interruptores para iluminación y toma corrientes), tal como se muestra en la imagen adjunta:
Quiero instalar una ducha eléctrica a una sola habitación, las instrucciones me indica que coloque una termomagnética mayor a 30 A para dicha ducha.
LA PREGUNTA ES: ¿No habría problema alguna si coloco en la salida de la Principal de 32A otra de la misma capacidad (32A) para que proteja a la Ducha Eléctrica? ¿En caso de sobrecarga de la ducha eléctrica solo saltaría la 2da Termomagnética que iría conectada hacia la ducha eléctrica?
Desearía me pueda ayudar mucho en esto.
5 Respuestas
Bien, vamos por parte:
1- Supongo que en el diagrama que subiste, lo que llamas Termomagnetico General de 32 A es así, ya que el dibujo que colocaste en su lugar es un Diferencial. No obstante pienso que debe ser solo ilustrativo ya que los mismos vienen en 25 A y 40 A, para monofásico, y allí dice 32A
2- Si efectivamente es un Termomagnetico de 32 A, deberías colocar luego de este un Diferencial, yo diría de 25A, para que estés cubierto ante cualquier fuga o contacto directo con la corriente.
3- Esto es lo que le faltaría en 1º lugar al circuito que enviaste. Ahora con respecto a tu pregunta del Térmico para tu ducha yo haría lo siguiente:
A- Si el fabricante de la ducha que adquiriste te dice que debes colocar un Térmico mayor de 30 A para que este quede protegido, es por que el consumo debe estar muy cerca de ello. Ahora bien si colocas otra Térmica de 32 A de la forma que conectaste en el diagrama, si es correcto que saltaría primero la Térmica General de 32 A, haciendo que te quedaras sin Luz en toda tu casa, vuelvo a repetir guiándonos con el circuito que enviaste.
B- Colocar un Termomagnético superior, por ej 40 A solo para la Ducha, sería un error, de la forma que lo veo puedes hacer lo siguiente:
1- Dejar la 2º Termica de 32A, para la Ducha Eléctrica, Colocar un Diferencial de 40 A por el de 25A y colocar una Térmica General mayor, por ejemplo 40 A o 50 A, lo cual llevaría a que realices algunos cambios, por ejemplo, Los Cables de Alimentación que llegan hasta tu Cuadro Eléctrico por unos acordes al Amperaje de las Térmica General, y al nuevo Consumo, ya que ahora estás incluyendo la Ducha. Además vas a tener que cambiar el Fusible de Linea y la Termomagnetica que va en el Pilar de Medición. Obviamente debes hablar a tu Companía Eléctrica para estos cambios, ya que estás ampliando tu consumo en 30 A.
2- Instalaría tu Térmica de 32 A para la Ducha, con un Diferencial de 40 A en Forma paralela con la Termomagnetica General de 32 A, y colocaría un Diferencial de 25 A para tu Primer Circuito, como te dije arriba, y con el resto tendrías que realizar lo que te explique arriba. Lo que te asegura esto es que si tienes un fallo en tu Ducha Eléctrica, más aún con ese consumo, saltaría este Térmico y no te dejaría sin Luz en el resto de tu Hogar, ya que tendrías un Circuito independiente para esto solo. Además estarías protejído frente a fugas o contacto directo de corriente con tu Ducha.
Logicamente debes tener todo conectado a Tierra con su correspondiente Jabalina de Descarga.
Espero te sirva y recuerda valorar las respuestas que es la actitud correcta para que nosotros los Expertos, sintamos que fuimos útiles de alguna forma a las preguntas del Foro. Suerte y Saludos.
Si pones otro magneto-térmico(PIA) para la ducha es casi seguro al 100% que saltara antes el principal antes que el que has puesto ya que el principal soporta no solo la ducha sino el consumo del resto de la casa y ya que va a saltar antes el general pues directamente puedes ahorrarte poner el 2º PIA.
Lo único que tendrías que tener en cuenta es que el grosor del cable que tienes que utilizar desde el PIA principal hasta la ducha tiene que ser de igual grosor o incluso mayor que la entrada del principal dependiendo de la longitud del cable.
Aquí tienes una calculadora de sección de cable:
http://www.crcproyectos.com/calculadorabt.htm
Espero que te sirva de ayuda y si tienes alguna otra duda, ya sabes donde estamos...
Si las instrucciones dicen que debe ser mayor a 30A, te saltarán los de 32A.
Dinos la potencia de la ducha y si el voltaje es 120V o 220V.
Otro detalle es que además de los magnetotérmicos (que disparan por sobrecarga y cortocircuitos) deberías tener instalado un diferencial (que dispara por fugas de corriente y es una protección para evitar descargas).
El diferencial debería estar instalado a continuación del magneto general y antes de los magnetos de los circuitos.
He indagado por la red y para una ducha eléctrica a 127V (en Brasil) necesitas mínimo un interruptor general de 50A, 6350W, y para el circuito de la ducha habría que ver la potencia, pero menos de 32A o 40A.
Si lo conectas de se modo, si hay algún problema se apagara la luz de toda la casa, ya que estás conectando en el diferencial.
Mas al a izquierda de ese diferencial, debes tener un ICP o un IGA, de ese es de donde debes sacar la conexión para la ducha, pero intercalando un nuevo diferencial solo para ella, es decir, sacas una linea de 6m/m2 del ICP o IGA (es el que está a la izquierda de donde conectas en el dibujo y no se ve) esa linea la conectas en un diferencial de 40A/IIp/230V, y de ese conectas en un magnetortermico de 30A, y de ese a la ducha.
De esta manera, si hay algún problema con la ducha te saltara el magnetotermico o el diferencial de esa linea, dejando el resto funcionando.
De todas formas veo exagerado esa potencia para una ducha, ¿seguro qué has mirado bien las especificaciones?
Ya dirás..
En el esquema, no has representado al Interruptor General de entrada, ni la ICP (unioilar) de la Compañía Eléctrica.
Puedes modificar el esquema y volver a ponérnoslo, ¿ya con ésos mecanismos..?
Hola, si pones un magneto de 32A y luego un diferencial de 25A, o un magneto de 50A y diferencial de 40A, podrían quedarse. Tienen que ser de mínimo la corriente del magneto general. - David Tupak
También hay diferenciales de 32A...y de 17, y de 8 y de 33,5A...de hecho los hay de todos los amperajes...cierto es que los habituales son de 25 y 40A...pero eso es porque la mayoría no se molesta en calcular lo que realmente necesita y los pone por costumbre...en fin, que podría ser de 32A tranquilamente....Saludos.. - agroelectric Spain
Gracias a los 2 comentarios, comente Diferenciales de 25 A y 40A, porque son los más comercializados aquí, en Argentina. Obviamente todas las opiniones son validas, y por supuesto quien realiza la pregunta, en este caso Luis Amaya, tendrá que buscar un Electricista Profesional en su Ciudad, para realizar estos cambios y también para darle su propia opinión. Gracias Colegas. - ajbxxx
Justamente compañero; cuando hablamos de cambios y actuaciones en las instalaciones, se supone que debe hacerlas un electricista titulado, manipular instalaciones sin conocimientos adecuados puede resultar en accidentes fatales y desgracias...Saludos a todos. - agroelectric Spain
