Duda con conexión puesta a tierra

Hice la instalación de los caños de la electricidad y nunca instale un puesta a tierra, ¿qué necesito? Una pica de cobre, el cable y una grapa ¿mi duda es de que resistencia la pica? ¿Y a que distancia del tablero debo enterrar la pica en el patio?

Una casa chica de 1 dormitorio ( 3 luces, 3 toma corrientes), baño ( 1 luz y 1 toma corrientes) y cocina comedor, (3 luces y 5 toma corrientes) y 2 luces en el patio...

Respuesta
1

Bien, veamos, podemos decir que hay dos tierras:

1- La tierra de servicio donde se conecta el neutro y sirve de referencia (0V), y

2- La tierra de protección que sirve para conducir con seguridad las corrientes de falla.

3) La cantidad de Jabalinas necesarias depende de las condiciones del terreno, como humedad, salinidad, etc. Normalmente si no tienes como medir la resistencia del suelo, con Jabalinas de 1,5 mts x 5/8 o 7/8 será suficiente

4) La forma de conectarlos depende del esquema de conexión de tierra, que puede cambiar de un país a otro.

Aquí, en Argentina por ejemplo se tiene una tensión nominal de 220V (línea a neutro), con un esquema TT, donde las tierras de servicio y protección DEBEN estar separadas, con una distancia mínima entre las respectivas Jabalinas de al menos dos o tres veces el largo de los mismos, o sea de 3 a 5 Mts de separación.
No respetar esto implica comprometer seriamente la seguridad eléctrica de la instalación. Con respecto a la distancia de la que va en el Tablero Principal, en lo posible lo mas cerca de este, es decir si puedes directo a la Tierra en forma vertical.
Otros esquemas de conexión comparten las funciones de neutro y tierra de protección, pero no es el caso de aquí en Argentina.

5- Recuerda que esta Jabalina, la de Protección, su cable verde/amarillo, debe recorrer toda tu instalación y conectarlo al Borne de tierra de todos tus Tomas, y si tienes artefactos Lumínicos donde tengan Borne de tierra, también debes conectarlos allí.

6- Recuerda también que debes colocar un Diyuntor o Diferencial para tu Protección.

Sería también conveniente que conectes todas las partes metálicas de tu Baño como ser Canillas y Duchas, a tierra.

Espero te sirva y recuerda valorar la respuesta que es la actitud correcta. Suerte.

Las tierras de servicio y protección DEBEN estar separadas, con una distancia mínima entre las respectivas Jabalinas de al menos dos o tres veces el largo de los mismos, o sea de 3 a 5 Mts de separación.

¿Cuál seria la tierras de servicio y protección? ¿La de la vereda?

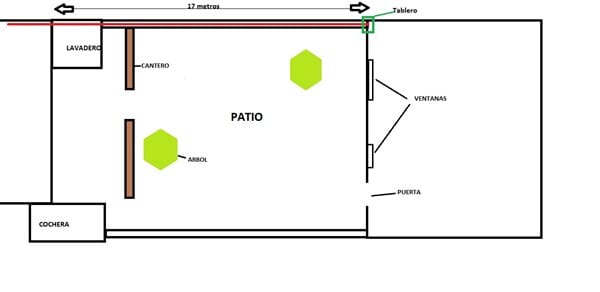

Ahí te hice un planito casero para que me indiques si sos tan amable donde te parece más conveniente =)

[el rojo es el cable fase que viene desde la térmica de la entrada, (hay otra casa adelante)que viene por el lateral del paredón lindero por caño de pvc exterior]

[IMG]http://i58.tinypic.com/34qo76a.jpg[/IMG]

Exacto, la de servicio es la de la Vereda.

Es la que va conectada Junto con el Neutro del Medidor, esto se hace para reforzar el Neutro de Linea. Por la propia definición del esquema de distribución TT, el neutro del transformador está puesto a tierra.
La tierra de protección, como bien dices, protege las personas (y también el material!) Ante posibles defectos. Recuerda que es la que va conectada al Borne de Tierra de todos tus Tomas ( 3ª Pata ), Artefactos de Iluminación con descarga a tierra, etc

No se entiendo bien, pero esos 17mts que indicas, si es la separación que existe entre tu Pilar donde está el Medidor y el Tablero que marcas, es suficiente, los 5 mts, que indico arriba son de distancia Minima

2 respuestas más de otros expertos

Respuesta
1

Lo que entierras en la tierra es una jabalina. Las hay de distintas longitudes y diámetros. La mayormente utilizada es de 1.50 metros de largo y 7/8 pulgada de diámetro. Depende de la calidad ( conductividad electrica) del suelo la longitud de tu jabalina.

La resistencia de la toma de tierra, tomada sobre la caja de inspección, no debe ser superior a los 40 ohms... siempre y cuando tengas instalado un disyuntor diferencial de 0.030 A / 0.030 seg. Como protector general de la instalación de toda la casa.

La jabalina la puedes enterrar en cualquier lugar - frente / patio/.etc....- siempre y cuando sea lugar naturalmente húmedo ( ideal exterior) y llegue a ella el hilo verde-amarillo de protección que recorre toda la canalización vinculando cajas distribuidoras y partes metálicas enchufables a través de la tercera patilla del enchufe.

A veces puede ser necesario ubicar una segunda jabalina unida al anillo de tierra para disminuir la resistencia de la toma.

Respuesta
1

Para empezar tienes que pasar un cable de tierra a cada punto de enchufe, iluminación, etc, de lo contrario no tendrás a donde conectar el tierra cuando lo instales y no te servirá para nada.

A continuación debes enterrar de forma vertical una piqueta, jabalina o como le quieras llamar en algún lugar húmedo en las inmediaciones del cuadro general de maniobra de tu casa. Si no hay ningún lugar húmedo, haz un agujero vertical donde quepa la totalidad de la jabalina con holgura, la metes dentro de ese agujero y lo rellenas a partes iguales con sal marina y carbón vegetal, por capas: un poco de sal, un poco de carbón, un poco de sal, un poco de carbón... hasta que se llene, a continuación lo remojas todo abundantemente con agua, y después, periódicamente le hechas un cubo de agua, con uno al mes o mas es suficiente.

En cuanto al a distancia de la jabalina con el cuadro, no hay distancia, lo pones donde te vaya bien y te sea favorable.

En cuanto a la resistencia; no debe pasar los 37 ohmios, que es la resistividad máxima de tu cuerpo al paso de la corriente. Si es de menos, estupendo, pero si es de más la toma de tierra no te servirá de nada, porque la corriente pasara antes por tu cuerpo que por la toma de tierra, ya que en ese supuesto tu cuerpo ofrecería menor resistencia al paso de la corriente.

En cuanto a las dimensiones de la casa, no tienen importancia, lo que cuenta es el valor en Ohmios de la toma de tierra.

Para conocer la resistencia de la instalación de tierra debes contactar con alguien que tenga un telurometro, ya que si no conoces el valor exacto, la instalación y el esfuerzo empleado no te servirá de nada.

En cuanto al numero de piquetas a instalar, dependerá del valor que te ofrezca la primera, si esta por encima de 37 Ohmios deberás añadir otra mas, lo mas alejada que te sea posible, mientras mas alejada este de la primera, mas bajara el valor en ohmios, esto es así porque mientras mas profunda y mas separada esté la piqueta una de otra, mas disminuye la densidad de la corriente y mas aumenta la del suelo.
