Cuántas espiras o vueltas debo aumentarle a estos tramos de mi antena G7

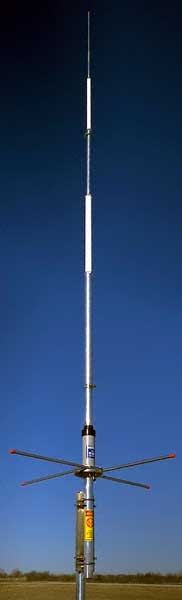

Recibe mi cordial saludo. Tengo una antena marca HUSTLER, y es la Modelo G7-150-1, que está diseñada para cubrir la banda de VHF en el tramo de 148 a 155 MHz. (La frecuencia central de referencia viene a ser 151.5 Mhz).
Pero resulta que necesito pasarla a la gama de 144 a 148 MHz, (siendo 146 Mhz la frecuencia central de referencia) y entiendo que habrá necesidad de aumentarle la cantidad de espiras a las 2 bobinas (cada una va entre un tubo). Y por lo tanto esa es la cantidad, la de las espiras, que necesito conocer para aumentárselas.
El diámetro de las bobinas es idéntico en ambos tramos, o tubos. Y la diferencia del largo entre uno y otro es de 2.5 cm. A pesar de que la cantidad de espiras en ambos es idéntica: tienen 67 espiras cada una.
(También tendré necesidad de hacerle ajustes a las dimensiones de las varillas de aluminio para ajustarlas a la gama de frecuencias que necesito, pero en eso no tengo inconveniente pues de eso sí hay diagramas que indican las medidas).
Como ya tiene un muy buen tiempo de uso, el azote del viento y los cambios drásticos de temperatura han hecho que por dilatación y contracción finalmente se hayan reventado o desoldado los extremos de las bobinas, como podrás notarlo en la radiografía que les hice tomar, y que te adjunto. (La fotografié por tramos -3- por lo que las uniones de fotos son notorias). (En la foto resaltan los dos tubos que contienen las bobinas).
Entonces te ruego el favor de hacer el cálculo necesario y darme a conocer el resultado.
1 respuesta
En lo personal me ha tocado mover antenas del rango de 28 MHz a 27 MHz aprendí que los principios son los mismos que para VHF, UHF y Microondas.
Las bobinas sirven para corregir desbalances y ampliar el rango de frecuencias para un índice bajo de ondas estacionarias (SWR), con lo que generalmente se juega es con la longitud de los elementos radiantes, de acuerdo a la fuente y a mi experiencia para bajar la frecuencia de referencia hay que estirar los elementos radiantes para aumentar la longitud de onda, con las bobinas recomiendo resoldarlas con soldadura fuerte de plata de la que se usa en refrigeración.
Te agradezco las indicaciones que me has dado. Y me parece importante lo relacionado con la soldadura de plata, con lo que seguramente se solucionará el inconveniente que se puede apreciar respecto a las desoldadas que se han presentado.
Hasta pronto.
