Tengo una duda con mi conexión en un tomacorriente

No hay que enfadarse...

Es una solución ingeniosa para tener una conexión polarizada, y me imagino que habrá cambiado la conexión de todas las clavijas, de todo lo que vaya a conectar. Pero me pregunto ¿Para qué quiere una conexión polarizada?

Supuestamente es por que es necesario por eso busque a ese amigo que se supone que es electricista y hizo eso.

¿Lo qué hizo esta mal si tienes diferencial te saltara? ¿Tienes deferencial?

No tengo idea que eso amigo

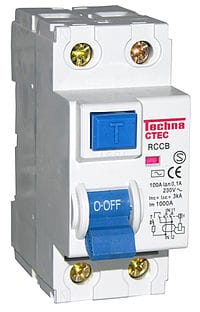

Eso esta en tu cuadro eléctrico donde cortas la luz e toda tu casa es igual a este

Si tengo.

Aquí les llamamos BRAKERS, pero hasta ahora no le pasa nada a eso ni al aparato

¿Dices qué hizo eso porque en ese enchufe no tiene cAble De tierra? Solo en ese enchufe o entoda la casa'''?

Aparentemente en una parte de la casa.

En ese toma corriente solo llega el cable de fase y neutro.

Crees que me puedas dar respuesta a lo que consulte?  Al inicio de la pregunta.

Lo que iso esta mal además fuera de reglamento a futuro puedes tener problemas con tu breaker lo que tienes que hacer un buen electricista que pueda terminar de colocar el polo ATIERRA QUE FALTA EN TU CASA ADEMÁS ESTAS CORRIENDO RIESGO ANTE CUALQUIER PROBLEMA EN TU INSTALACIION LAS INSTALACIONES deben contar CON breaker Y polo tierra

Comprendo aun que con tu respuesta No me das una información de que es lo que él hizo realmente (eléctrica mente hablando)

Ok eléctricamente polarizar significa que el enchufe esta conectado al polo de tierra ... pero en tu caso no es así porque el cable de polo a tierra no esta conectado solo esta conectado la fase y el neutro falta el cable de polo a tierra para polarizar el enchufe... en resumen polarizar quiere decir conectar polo neutro polo fase y polo tierra así el enchufe estaría polairizado con los 3 polos

Ok,  entiendo.  Y para finalizar que se supone que hace ese cable que el junto entre el tornillo libre del lado del neutro al tornillo tierra.  Que hace?

No es correcto, la instalación debe contar con cable de tierra verde junto a los de fase y neutro.

El riesgo es que si el neutro tiene voltaje a tierra o se corta, el chasis del artefacto allí conectado quedará en tensión, energizado.

El sistema que te ha montado existe, se llama TN-C, pero no es correcto su uso en instalaciones domésticas.

La foto del aparato que te han puesto no es un breaker común, es un interruptor de defecto a tierra, hace la función de un GFCI.

Bien por tu respuesta,  gracias.  Pero ese sistema que tu dices que existe TN-C hace lo de polarizar?

Se supone que es el que me hizo según tu dices

Polarizar significa que en el tomacorriente no se pueda invertir la polaridad fase-neutro, lo cual da mayor seguridad.

En el toma que nos muestras, la polarización para que no se pueda invertir F-N consiste en el ancho de los contactos, ya que el neutro es la ancha y la fase la estrecha. Los del tipo con tierra la polarización la hace el contacto de tierra.

Poner a tierra es conectar una masa metálica a un electrodo de puesta a tierra, por seguridad. Lo que te han montado no es exactamente así, ya que el neutro, aunque se conecta a tierra y no tiene tensión a tierra, es un conductor activo para transportar la corriente de las cargas, no para protección.

Antes que nada gracias por tu ayuda, mira creo que tal vez no me di a entender bien en la consulta, lo explico mejor a ver si es como lo entedieron:

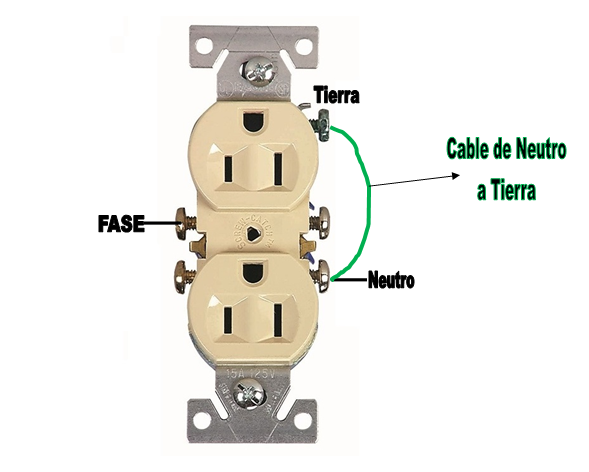

En el toma hay un tornillo que conecta al fase y al otro lado conecta el neutro, hasta ahí vamos bien... Pero del lado donde se conecta el neutro (de manera normal) queda un tornillo libre que en este caso NO hace nada, pues mi amigo (supuestamente electricista que ahora dudo) conecto un cable en este tornillo libre (al par del neutro) directamente al tornillo de tierra. En ningún momento saco una línea del neutro ya conectado al tornillo tierra.

Espero ahora haber explicado mejor. Y gracias por tu tiempo

Ya te entendí,  gracias por tu aclaración.

Hay que bien que me di a explicar, pero cambia un poco tu opinión de mi caso ahora que ya lo aclare o prácticamente es lo. Mismo

Te contesto de manera "Fácil"...

No culpes a tu "Amigo".

Vos sos un ratón que no quiso gastarse unos euros, llamando a un Electricista Profesional..

¡Gracias! Esta super tu respuesta me ayudaste un montón con tu conocimiento.

Obvio... y Gracias x tu concepto...

A modo de "ejemplo"..=

Yo soy un "Genio" de la Electricidad...

Pero si me duele la muela, voy al Dentista..

Si me va mal el coche... voy al Mecánico...

Si me pierde el Inodoro, llamó al Especialista...

Alguna gente, cuando tienes Problemas Eléctricos... me llama a mi.

¿Entiendes..?

Entiendo perfectamente. Utilizando uno de tus ejemplos...

Buscas a un "genio" de electricidad como tu y resulta que la solución que da es peor que el problema. ¿Es tu culpa?, si se supone que es un genio.

Y bueno para terminar si eres tan genio al menos debes de saber leer en mi pregunta... En ningún momento estoy buscado culpables de ningún caso, simple y sencillamente pregunte a expertos que me digan que hizo el y si es correcto.

Recuerda que si estas en todo expertos NO es para presumir estamos para ayudar.  Feliz dia ;)

" JAMÁS" se debe conectar el Neutro para utilizarlo como Tierra... JAMÁS.

Por otra parte, el hecho de que estes utilizando Neutro como Tierra, da la posibilidad de que en tu casa nó tengas instalado o este mal instalado, un Disyuntor Diferencial Electromagnetico... ya que si existiera, las mínimas corrientes de fuga desde el Neutro ( falsa Tierra en este caso..) harian que el Disyuntor saltara y estarias sin luz en la casa...

Supongamos que yo tuviera razón =

- En caso de que el Neutro General de la Empresa Electrica estuviera sobrecargado en extremo, y debido a que no tenés o esta defectuoso o mal instalado el Diferencial; nos encontrariamos con que TODO LO QUE SEA DE CHAPA Y ESTÉ CONECTADO A ÉSTA TIERRA FALSA (Neutro)... TENDRIA CORRIENTE... y según el grado de polarizacion del Neutro, vos ó tus hijos ó el Perro; moririan Electrocutados..

De ahí que me moleste y preocupe que por un trabajo de "un puñado de pesos" (Clint Estwood)... pongás en riesgo la salud de las personas...(y del perro..)

Nó me preocupa tu voto "Negativo" por mi respuesta.

Jamás me preocupó la opinion negativa de ningún ser inferior e ignorante...

Lo único que espero, es que con ésto "aprendas" y puedas salvar tu vida, la de tus hijos.. y la del perro; los cuales nó son culpables de tu ineptitud ...

Que te vaya bien...

(Si nó me haces caso, nos enteraremos por los diarios, ya que vos nó volveras a entrar por aquí, debido a tu fallecimiento..)

q.e.p.d.

Y por cierto...

Lo de "tengo un amigo" que me hizo ésto... NÓ CUELA.

Dí que lo has hecho tú y que tienes dudas... es más de "Hombre".

Ja ja ja, como quien dice al que le quede el guante pues que se lo ponga...

Y a ti te a ardido tanto lo que te e dicho, y un ser inferior como me dices ta ha dejado como una vieja rencorosa y ardida. En desvanecer tus supuestos conocimientos.

Hombre no presumas tanto, al final a mi jamas me demostraras tus grandes conocimientos y atacando a alguien que consulta en este foro NO demuestra que seas un genio ni nada, más bien quedas como un idiota presumido que solo dice pura teoría y demuestra su idiotez en este tema. Recuerda que yo soy el que tiene la consulta y tu eres el supuesto experto. Y a ti para que te quede de experiencia también, sino sabes una respuesta pues cállate y no escribas tonterías o no insultes a quien pregunta, ayudas más de esa manera "GENIO".
