Numero de polos de motor trifasico

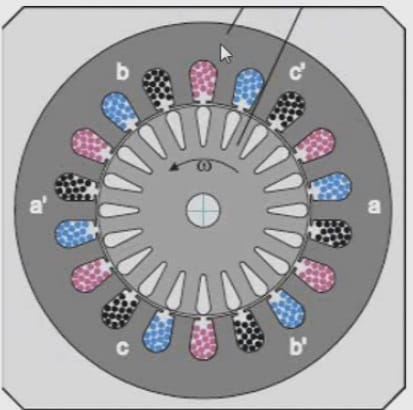

Tal como esta dibujada esta maquina tiene 6 polos ( o tres pares)..., ya que 18/3 = 6.

Las bobinas de cada fase ocupan 6 sectores espaciados entre si 60 grados geométricos sobre el estátor.

Los grupos de arrollamientos por polo y por fase son los que coloreastes .

Los 6 grupos los podes combinar conectándolos en esquemas estrella o triangulo siempre constituidos por 6 grupos o sectores de bobina por fase.

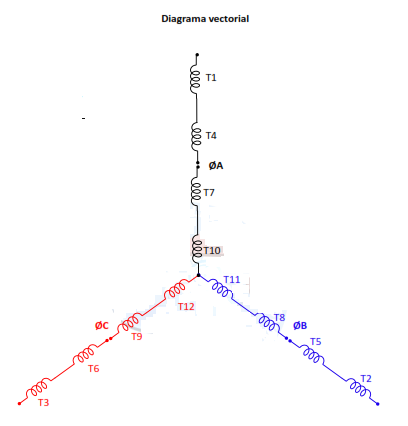

Ingeniero muchas gracias, era lo que quería verificar. Osea que el numero de bobinas por devanado hace referencia a los polos. Ejemplo si lo veo de esta manera haciendo la conexión en extrella serian 4 polos o 2 pares de polos. ... Con respecto a esto tengo otra duda podría eliminar una bobina por devanado y así disminuyo el numero de polos, para aumentar la velocidad del motor, .. agradezco nuevamente sus comentarios gracias

Tengo algunas diferencias respecto a tu esquema. Si tienes numerados todos los sectores desde 1 hasta 18 a lo largo del desarrollo del estátor, lo que tendrías que hacer es armar la estrella así:

Fase 1 .............1 + 4 + 7 + 10 en serie + ( 13 + 16 puenteados)

Fase 2 .............3 + 6 + 9 + 12 en serie +( 15 + 18 puenteados)

Fase 3 .............5 + 8 + 11 + 14 en serie +( 2 + 17 puenteados)

Tienes 6 sectores puenteados.

En cuanto al funcionamiento tu campo estátor será rotante pero notoriamente desequilibrado. Toda la maquina trabajara desequilibrada. La velocidad será la correspondiente a 4 polos. El ruido y la potencia se verán afectados. Te conviene probar con tensiones reducidas ( con un variac trifásico) que iras aumentando gradualmente. Ojo con la corriente( y el calentamiento del motor).,,.. que no te pase la nominal de diseño. Obviamente el rendimiento será menor. ¿Comprendistes?
