Ejercicios aplicando el puente de wheatstone.
Si me aconsejan ubicarla en otra categoría me lo pueden comentar gracias al que me pueda ayudar.
2 respuestas

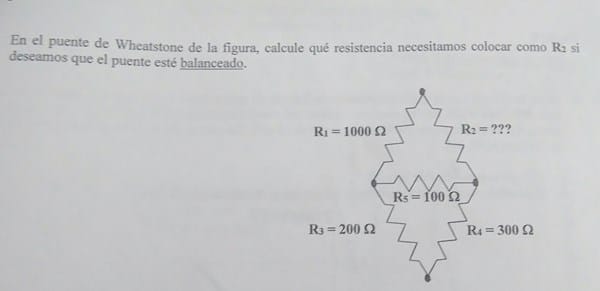

En el primer problema :R2= 1000 x 300/ 200 = 1500 Ohmios.

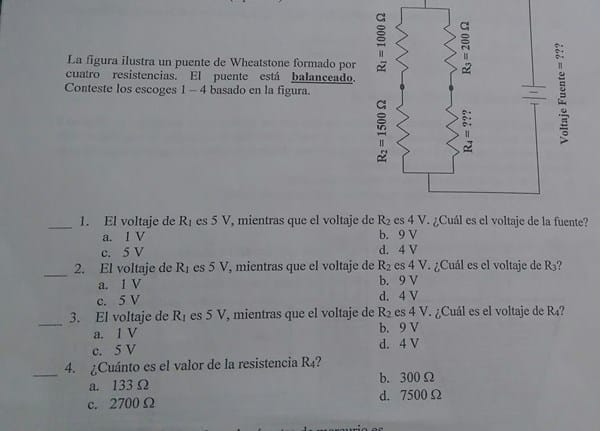

En el segundo:
1) Vfuente = 5+4 = 9 Voltios.
2) VR3 = VR1 = 5 Voltios.
3) VR4 = VR2 = 4 Voltios.
4) R4 = R2 x R3 / R1 = 1500 x 200/ 1000 = 300 Ohmios.
Por un lado debe aclararse que la condición del aparato es que la corriente que circule por la rama central (R5) sea lo menor posible. Teoricamente = 0.
En el primer caso y siempre que se de la nulidad de la corriente en la rama central ( 100 ohms)... el puente estará balanceado cuando los productos cruzados se igualen.
1000 x 300 = 200 x R2 .........................R2= 1000 X 300/ 200 = 1500 ohms.
En el segundo caso, figura abierta la rama central, ya que al haber equilibrio y al ser iguales los potenciales de los puntos medios, dicha rama esta demás.
Para puente balanceado: valdra.........R1 x R4 = R2 x R3 .......R4= 300 ohms.
1) Vr1=5..Vr2=4 .........................Vfuente = 5+4 = 9 volts.
2) Vr1=5..Vr2=4 .......................VR3 = sale de ...9/500=Vr3/200 .....Vr3
= 3.6 volts.................ninguno de los resultados que te estan dando........
3) Vr1=5..Vr2=4 ....................Vr4 ...sale de 9/500= Vr4/300 ....Vr4 = 5.40 volts. ..........................ninguno de los resultados que te estan dando..
4) seria el punto b) .....r4= 300 ohms.
¿Pero para los valores que pones de caídas de tensión 5 y 4 volts no habría equilibrio - y esta es la condición que ponen al inicio - Si la fuente es de 9 volts las respectivas caídas serian:(9/2500) por 1000 = 3.6 volts en rama de la derecha.(9/500) por 200 = 3.6 VOLTS en rama de la derecha.Es equivocado lo que digo? - albert buscapolos Ing°
Obviamente... Los datos están mal dados... R1 no puede tener mayor caída de tensión que R2 ( que es mayor) ... - albert buscapolos Ing°
Siento contradecirle, pero si en la diagonal no hay tensión, la caída de tensión en las dos resistencias de arriba (R1 y R3) tiene que ser igual, y lo mismo las dos de abajo R2 y R4. Esto se aprecia incluso antes de calcular la resistencia desconocida R4. El que la corriente en las dos ramas R1 - R2 y R3 - R4 sea diferente, no influye en el equilibrio. Saludos. - Botijo Antiguo
Totalmente de acuerdo Ing... pero reitero que con 9 volt aplicados nunca puede haber una relación de tensiones 5/4=1.25 sobre resistencias en serie con relación de resistencias 1000/1500 = 0.666... los datos están mal dados... - albert buscapolos Ing°
