¿Como calcular equivalente de norton?

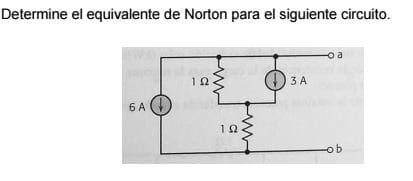

Determine el equivalente de norton del siguiente circuito..
1 respuesta
Respuesta de albert buscapolos Ing°
2
Rnorton = 1/ RTh. = 1/ 2 ohm. = 0.50 mho.
I Norton = I c.c. en a,b. Planteas nodos en la red de la izquierda..............
i c.c.( a,b) = 6 + i1............................i1= corriente de rama central. Si transformas la fuente de corriente (1ohm// 3A) en una de tension equivalente ( 3V + 1 ohm serie) ....................llegarias a : i1 = 3/2 A.
Luego ....ic.c.( a.b) = 6 + 3/2 = 7.50 A.
El equivalente Norton que te piden seria el paralelo:
7.50 A // 0.50 mhos... con 7.50 A dirigidos hacia el nodo superior.
