Vivo en Venezuela y tenemos 2 sistemas de conectar los transformadores.

En un banco de 3 x 25 KVA en forma de delta, tengo 2 líneas en 110 voltios y una en 220 voltios y en la otra forma de estrella, tenemos 3 líneas en 110 voltios, mi pregunta es que si en forma de delta puedo conectar una bomba monofásica 220 voltio en una fase de 110 voltios y la otra en 220 voltios, o solo la puedo conectar en las dos fases de 110 voltios.

2 Respuestas

Respuesta
1

Al menos yo no entiendo lo que quiere decir.

Respuesta

Ya te respondí en otra pregunta, si te quedan dudas, puedes preguntar.

Como bien dices, en tu país hay sistema delta y sistema estrella.

Pero debes tener en cuenta que en electricidad los voltajes fase-neutro no siempre son el doble del voltaje entre fases.

En sistema estrella por ejemplo, los voltajes se llevan una diferencia de raíz cuadrada de 3. Por ejemplo:

120 × 1.732 = 208V.

También puede ser 127/220V o 230/400V.

En delta 2 fases si dan el doble de voltaje, pero la tercera fase da un voltaje raíz de 3 más alto.

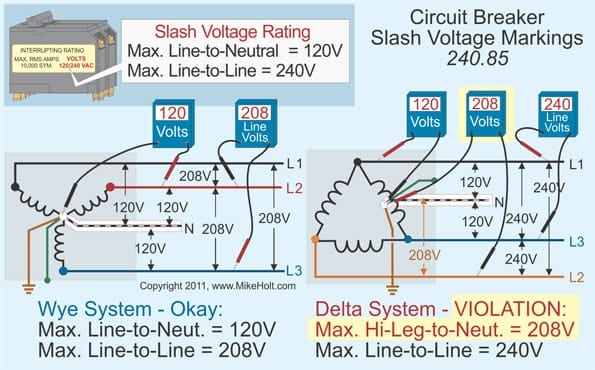

Te dejo unos ejemplos gráficos:

Como puedes comprobar, en cualquier tipo de red trifasica entre 2 fases cualesquiera el voltaje es el mismo.

Tu bomba de agua de 220... 240V la puedes conectar en cualquier combinación de dos fases:

L1-L2

L2-L3

L3-L1

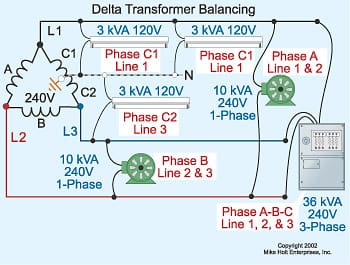

De hecho en una de las imágenes hay un ejemplo de un motor monofasico a 240V conectado a 2 fases.

Si tienes alguna duda, consulta.

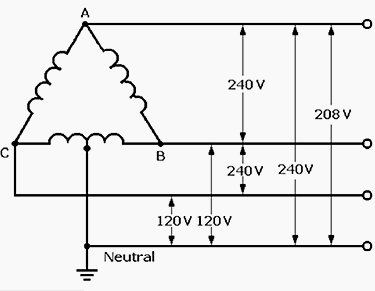

Me he fijado en que en esta imagen hay un pequeño error:

El voltaje entre fase A y neutro esta marcado con 2 voltajes. Lo correcto es:

208V entre A y N

240V entre A y C
