El procedimiento presentado para el punto 2 encuentro un error en el voltaje en R1 para el circuito en serie, presenta
El procedimiento presentado para el punto 2 encuentro un error en el voltaje en R1 para el circuito en serie, presenta dos valores de potencia para R1, y no se indica el calculo o como halla la corriente en el circuito en serie. Mejorar la presentación de este en general agregando un comentario de como aplica la ley de Ohm en la solución del ejercicio.
Me pueden ayudar a corregir este punto mil gracias
Fase II
Resistencias en serie
- 10 KΩ
- 1 MΩ
- 1000 KΩ
- 4700 Ω
Planteamiento
10 Kohm son 10000 ohms.
1 Meghom son 1000000 ohms.
1000 Kohm = 1000000 ohms.
4700 ohm = 4700 ohms.
Punto 2 Solución
Req: 10000+1000000+1000000+4700 2014700 ohms.
Req: 2014700 ohms.
Resistencia en Paralelo
1/ 1/10000 + 1/1000000+1/1000000+1/4700 = 1/ 0.000315 = 3174.6 ohms.
Voltaje, corriente y potencia
Circuito serie
Voltaje
V=I *R
R1: 10000 * 5.95 * =0.05.95 V
R2: 1000000 * 5.95 * =5.95 V
R3: 1000000 * 5.95 * = 5.95 V
R4: 4700 * 5.95 * = 0.027965 V
Potencia
W = V x I
R1= 12 v * 5.95 x*10^-6 A = 71.4 W
R1: 10000 * 5.95 * =0.05.95 W
R2: 1000000 * 5.95 * =5.95 W
R3: 1000000 * 5.95 * = 5.95 W
R4: 4700 * 5.95 * = 0.027965 W
Circuito paralelo: tensión aplicada = 12 Volts
I: V /R
R1=12 v / 10000 ohms = 0.0012 A.
R2 = 12 v/ 1000000 ohms = 1.2 x A
R3 = 12 v/ 1000000 ohms = 1.2 x A
R4 = 12v/ 4700 ohms ohms = 2.5 x A
Potencias
I = 12 v / 10000 ohms = 0.0012 A
R1 =12 v * 0.0012 A = 0.0144 w
R2 =12 V * 1.2xA = 1.44x w
R3 = 12 V * 1.2xA = 1.44x w
R4 = 12V * 2.5xA = 0.03 W

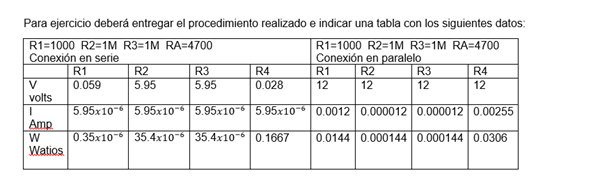

Para ejercicio deberá entregar el procedimiento realizado e indicar una tabla con los siguientes datos:
1 Respuesta
1) Voltaje
V=I *R
R1: 10000 * 5.95 * =0.05.95 V
Debias haber escrito: R1: 10000 * 5.95 * 10^-6 =0.0595
2)
W = V x I
R1= 12 v * 5.95 x*10^-6 A = 71.4 W
R1: 10000 * 5.95 * =0.05.95 W
La Potencias las estas calculando mal... Tienes que hacer I^2 X R en cada caso...
Debías haber escrito: R1 : 10000 x (5.95 x 10^-6)^2 = 35.40 x 10^-8 Watts.
Y las demás en la misma forma.
Ingeniero Albert
Asi queda
Potencia
W = V x I
R1= 12 v * (5.95 * =A = 4.24x W
R1: 10000 * (5.95 * =3.540x W
R2: 1000000 * (5.95 * =3.5x W
R3: 1000000 * (5.95 * = 3.5xW
R4: 4700 * (5.95 * = 1.6xW
Una inquietud en la no se modifica nada, y otra inquietud por favor indicar el calculo o como halla la corriente en el circuito en serie. Mejorar la presentación de este en general agregando un comentario de como aplica la ley de Ohm en la solución del ejercicio. muchas gracias
Muchas gracias Ing Albert
Corregi la 5ta. Columna ( R4)... Aqui corresponde una potencia de 0.0667 x 10^-6 Watts. El resto no veo error.
Gracias Ing Albert necesito que me colabore con esto ¿Indicando el calculo o como halla la corriente en el circuito en serie?¿agregando un comentario de como aplica la ley de Ohm en la solución del ejercicio? Muchas gracias disculpe la cansadera sino que solo me falta eso
Corriente en el circuito serie = Tension aplicada / Resistencia equivalente
Corriente circuito serie= 12 V / 2014700 ohms.= 5.95 x 10^-6 A.
La ley de ohm la aplicas para cada tipo de circuito.
circuito serie:
Corriente = Tension aplicada / resistencia eauivalente
Resistencia equivalente = suma de todas las resistencias en serie.
Potencia total = Tension x corriente
caida de tension en cada resistencia = Resistencia x corriente total.
circuito paralelo:
Tension aplicada = igual en todas las resistencias.
Resistencia equivalente = 1 / 1/R1 + 1/R2 + 1/R3 + 1/R4
Corriente en cada una = Tension aplicada / Resistencia que se trate
Corriente total = suma de cada corriente del paralelo.
Potencia de cada resistencia = Tension aplicada x corriente de cada resistencia
Potencia total = suma de las potencia parciales.
Bueno .. ahora te recomendaría que leas y practiques estos temas - no es nada difícil - y seguramente en algún examen no vas a tener a quien preguntar...
