Como cambiar un interruptor que tiene 6 entradas
Quiero cambiar el interruptor en mi habitación pero no se donde tengo que ponder los cables.

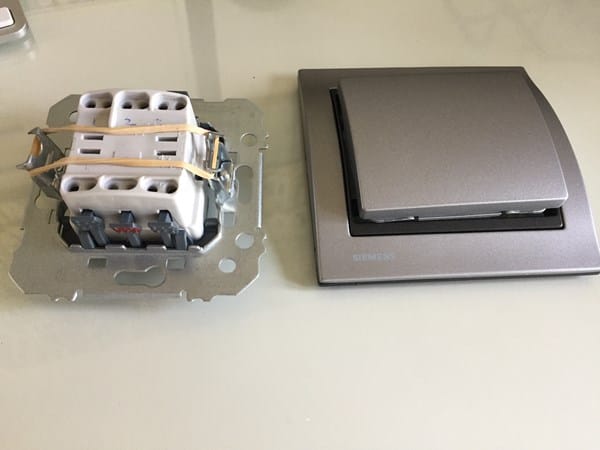

En la pared tengo los 2 cables de corriente y uno de tierra, .. Pero el interruptor SIEMENS que he comprado tiene 6 entradas posibles (una de ellas marcada en rojo)...¿dónde tengo que insertar cada cable y la tierra?
Muchas gracias
Os adjunto una fotos...
Hay varias cuestiones a resolver.
Primero, si es una toma para instalar un conmutador no puede ser que uno de los cables sea de tierra (otra cosa es que el cable sea de color amarillo).
Segundo, si las seis bornas del mecanismo están operativas lo que tienes realmente es un conmutador doble que, si te funciona con una única tecla pues estupendo, pero estarías desperdiciando la mitad del mecanismo, pagando más por el seguramente.
Tercero, deberías de precisarnos si son dos o tres los puntos de accionamiento de la luz. Si son dos, deberías de desatornillar el otro conmutador y subir foto para ver el cableado. Si son tres deberías de desatornillar los dos restantes y subir también las fotos.
Hola, pues te doy más información. Es una habitación pequeña que solo tiene un interruptor en la entrada, y lo quiero cambiar por otro que es el que he comprado que me gusta más. Solo eso

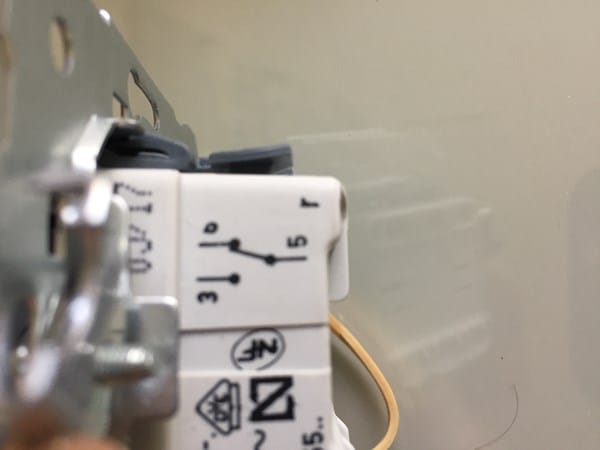

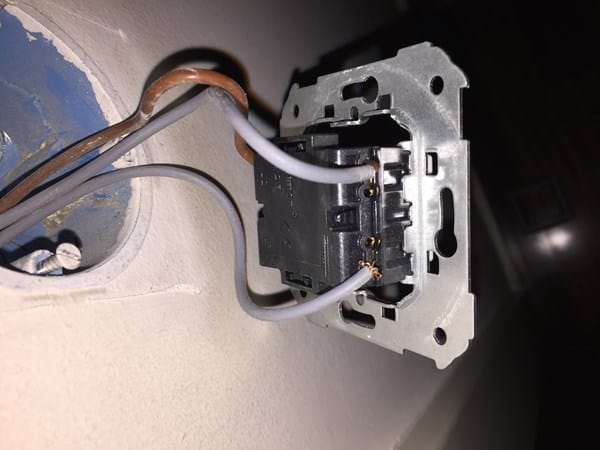

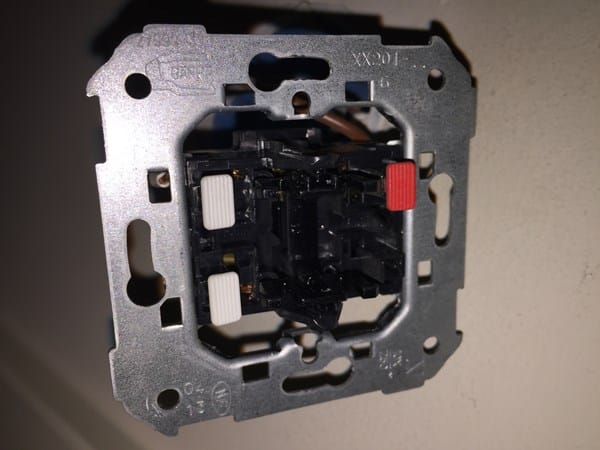

Te pongo la foto del actual, como ves hay 2 cables azules y uno marrón que se conecta en el punto rojo. En este interruptor no hay duda, porque solo hay 3 agujeros... pero en el nuevo hay 6...¿no me sirve?
Gracias
A ver, lo que nos muestras es un conmutador y no un interruptor por lo que en algún otro lado de la habitación o hay otro conmutador como ese escondido o se ha efectuado la correspondiente conexión con regletas anulándolo.
Centrándonos en la solución de tu problema indicarte que nos despistaste un poco al indicarnos que había un cable amarillo cuando el cable es marrón y los otros dos al menos en la foto, parecen grises, pero si tu dices que son azules, pues azules serán.
Prueba entonces a poner el marrón en la borna 5 y los dos "azules" en las bornas 3 y 6.
Alberto, no has indicado si finalmente se ha resuelto el problema y has podido activar la luz desde el nuevo conmutador Siemens.
JS,permíteme que "remarque" que el cable de tierra NO VA A LOS MECANISMOS. Lo digo porque al creador del post se le ve bastante perdido. Desde la distancia y sin ver nada, se "intuye" que lo que había antes puesto era un conmutador ( 3 cables ) Esperaremos las fotos... - An pas
Efectivamente se me olvido comentar eso. Lo que pasa es que como en muchas ocasiones no se respeta el código de colores di por hecho que, aunque amarillo, el cable no es el de tierra. Esperemos por las fotos - JS BP
Pues el cable no era amarillo que era marrón y los otros dos a mi me parecen grises, pero el interesado indica que son azules. En fin, es un conmutador con sus tres cables y como tal debe instalarse el Siemens, aunque sea doble conmutador. - JS BP
